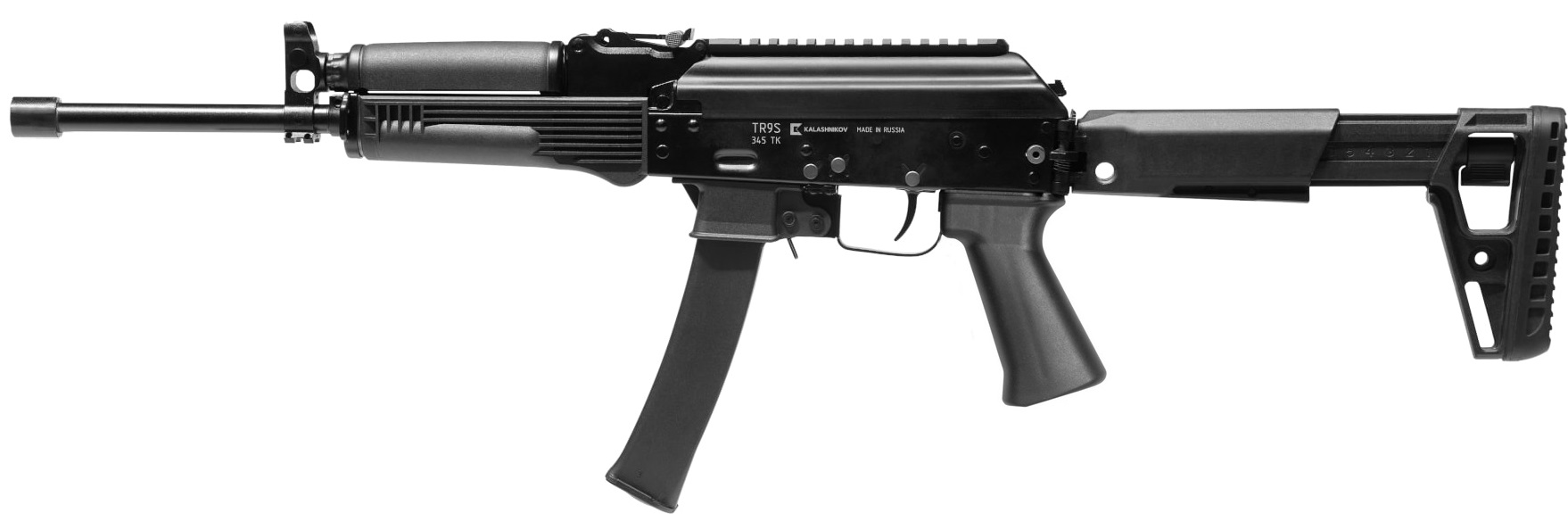

Концерн Калашников TR9S

Модель под названием TR9S дебютировала на российском рынке гражданского оружия на Международном оружейном форуме "Армия-2022". Появление новинки стало ответом на поправки в законодательство, ужесточившие отдельные аспекты оборота гражданского стрелкового оружия. А годом позже система появилась и в коммерческой. Отправной точкой появления TR9S стал запуск в серийное производство гражданских боеприпасов в калибре 345ТК за авторством конструкторов ЗАО "Техкрим". Разрабатывать новый патрон начали в 2018 году, а уже год спустя в продаже появились четыре версии, различавшиеся типом и массой метаемого снаряда. Главной особенностью нового псевдопистолетного патрона стала возможность его использования в комплексе с оружием, на тот момент относившимся к категории гладкоствольного. Именно под новый боеприпас конструкторы концерна "Калашников" и спроектировали первую "условно-нарезную" модель под названием TR9. Прототипом для нового оружия послужила представленная несколькими годами ранее "Сайга-9", которая, фактически, является гражданской версией пистолета-пулемета "Витязь-СН". То есть, нарезной магазинный карабин с автоматикой, использующей энергию отдачи свободного затвора. В качестве боеприпаса она использовала патроны калибра 9х19 мм, а компоновочная схема, дизайн, ряд деталей и механизмов заимствованы у боевого АК. Коммерческий успех этой модели и стал толчком к разработке нового стрелкового комплекса (патрон 345ТК/карабин TR9), доступного к приобретению по "зеленой" лицензии, то есть, на гладкоствольное оружие. Таким образом, у стрелков, изначально желавших развиваться в спортивном направлении, появилась возможность начать значительно раньше. Карабин пистолетного калибра TR9 комплектуется гладким стволом с нарезным участком Paradox. Когда в 2022 году правовые нормы изменились, перед оружейниками встали новые вызовы. И поскольку TR9 перешёл в разряд нарезных систем, в одночасье утратив все коммерческие перспективы, очередным ответом "духу времени" стал полностью гладкоствольный TR9S. Он сохранил принципиальную схему предшественников – автоматика на основе отдачи свободного затвора – и дизайн, характерный для всех "акамоидов". А потому трубка газоотвода с накладкой в конструкции присутствует, но является муляжом – газовый поршень и шток удалены.

Схема перезаряжания работает следующим образом. В момент сгорания пороха формируется поток раскаленных газов, который воздействует на пулю, придавая ей ускорение вплоть до среза ствола, а также на боковые стенки ствольного канала и стреляную гильзу. Этот импульс отбрасывает массивный затвор назад. При этом экстрактор извлекает из патронника стреляную гильзу, удаляемую за пределы ствольной коробки под воздействием эжектора. На финальном отрезке движения затвор выполняет постанов курка на боевой взвод и производит сжатие возвратной пружины, передний конец которой погружен в полость его остова. Разжимаясь, пружина толкает затвор к казенному срезу. В этот момент следующий патрон выдвигается подавателем магазина на линию досылания. Экстрактор фиксирует кольцевую проточку гильзы, боеприпас подается в патронник. Его фиксация в стволе осуществляется за счет массы затвора и жесткости возвратной пружины. Рабочий цикл автоматики завершен, оружие снова готово к выстрелу.

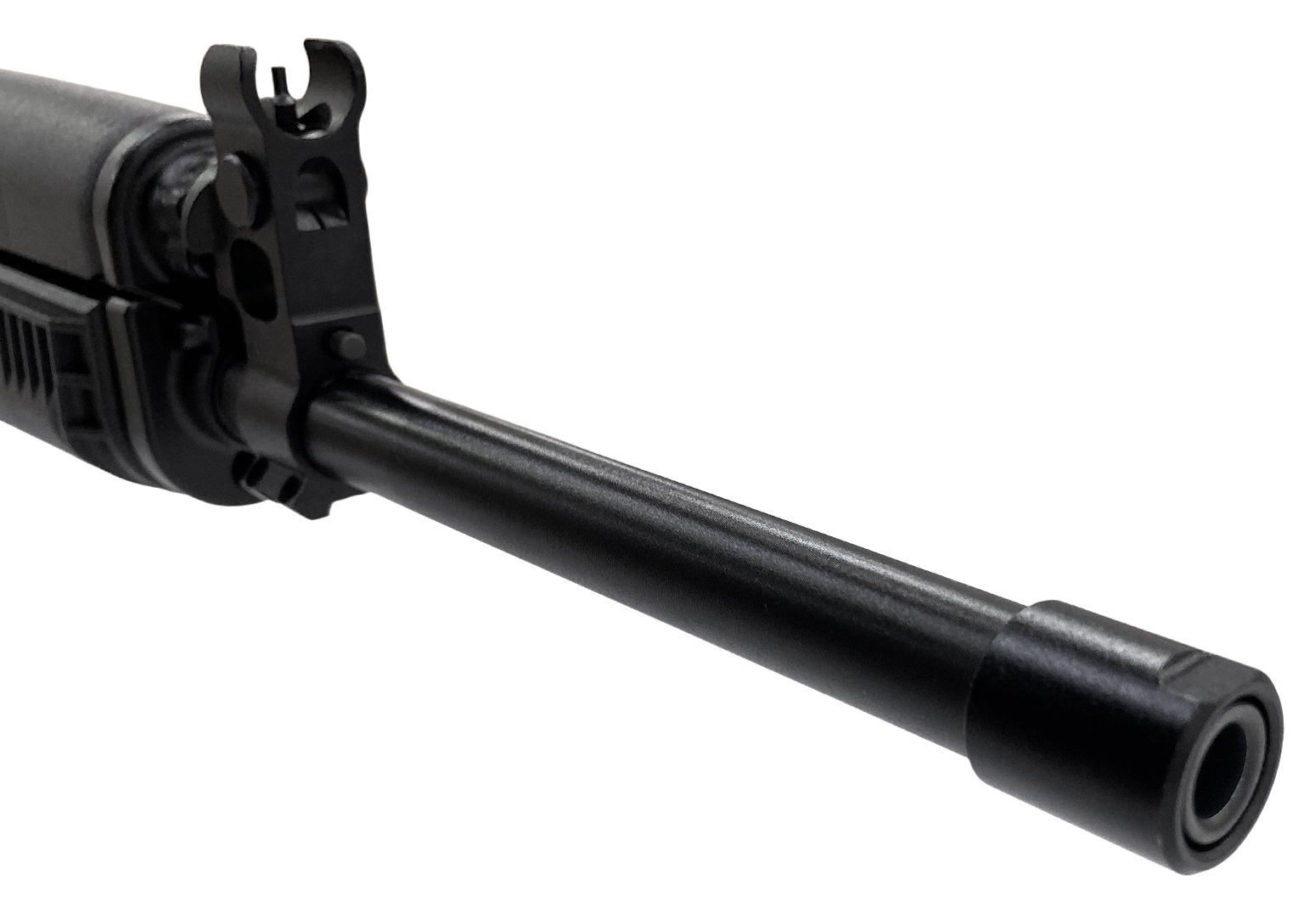

Карабин TR9S комплектуется стальным стволом длиной 500 мм с гладким каналом. Стенки ствольного канала и патронника содержат защитное хромовое покрытие. Снаружи все металлические поверхности обработаны фосфатированием. Модель использует патроны калибра 345ТК. На дульном срезе ствола смонтирован внешний резьбовой участок с шагом резьбы М15х0.75 мм. Он предназначен для установки сменных дульных устройств – саундмодераторов, компенсаторов. Также на него можно установить дульную насадку Paradox. Что не является нарушением действующего законодательства и позволяет довести баллистические характеристики "гладкоствольного" карабина до уровня его квазинарезного предшественника.

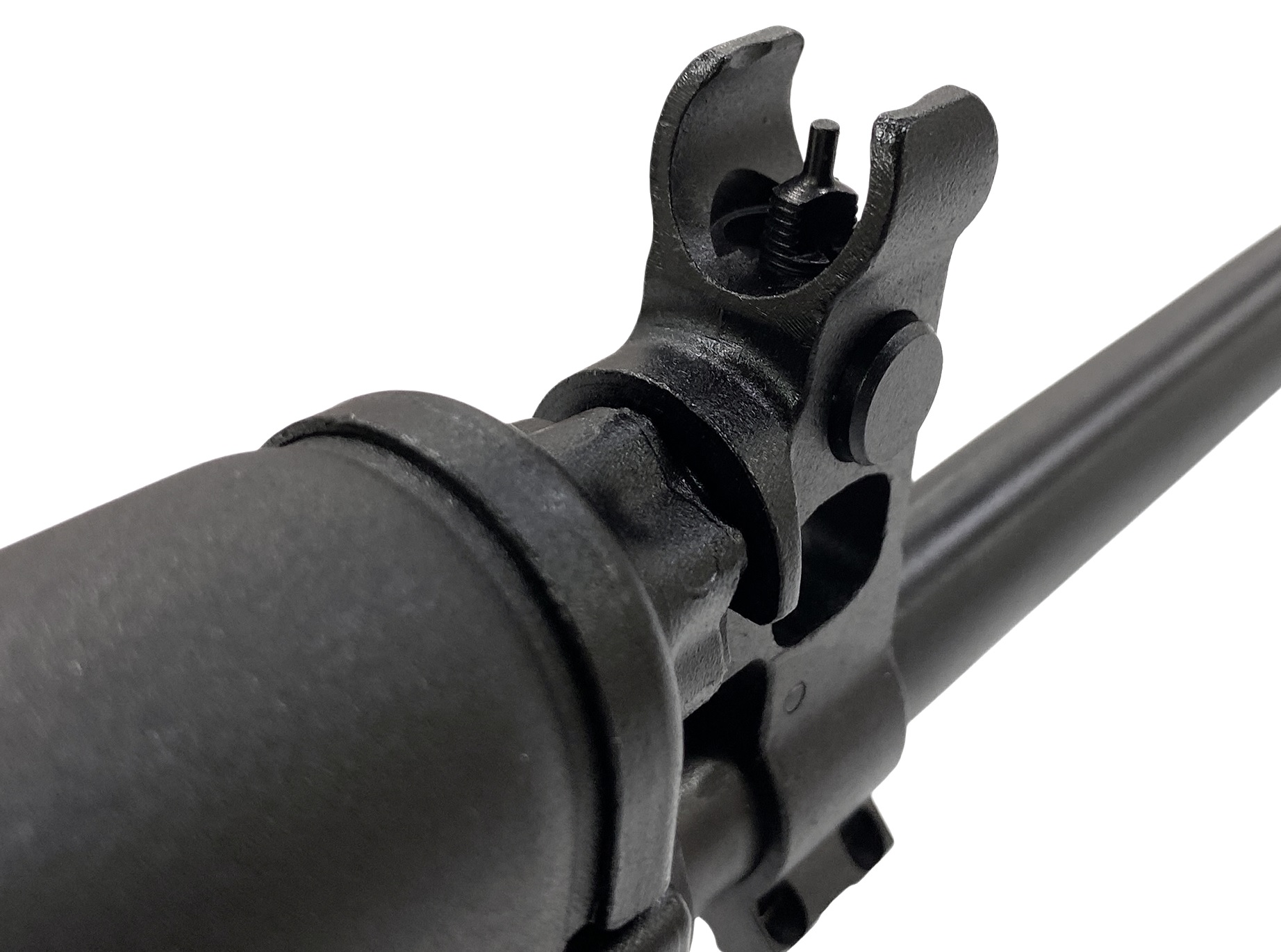

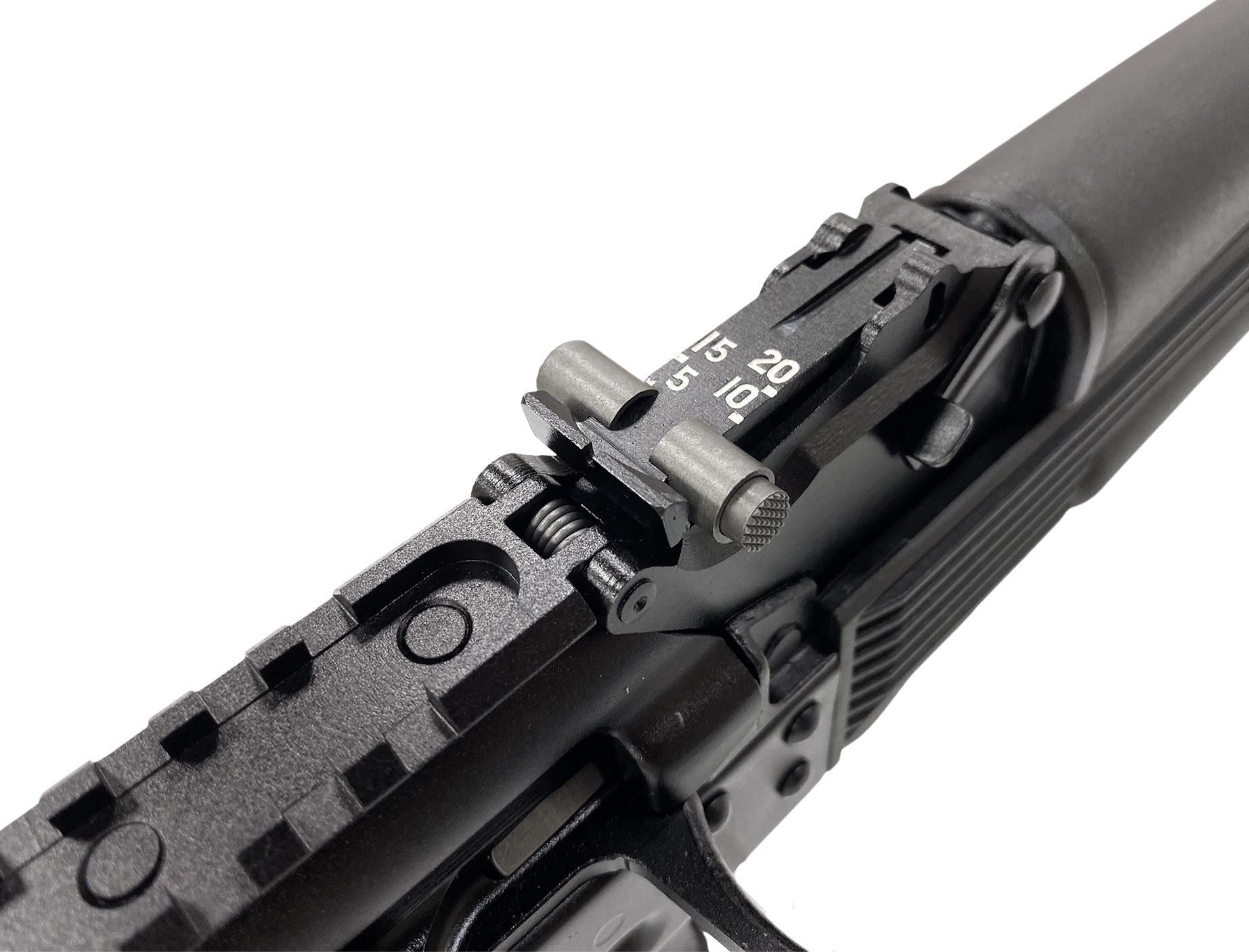

Штатными прицельными приспособлениями являются высокая регулируемая мушка, установленная на основании муляжа-газоотвода, и секторная планка. Планка оборудована подпружиненным ползунком и отградуирована на 200 метров. Цена каждого деления – 50 метров.

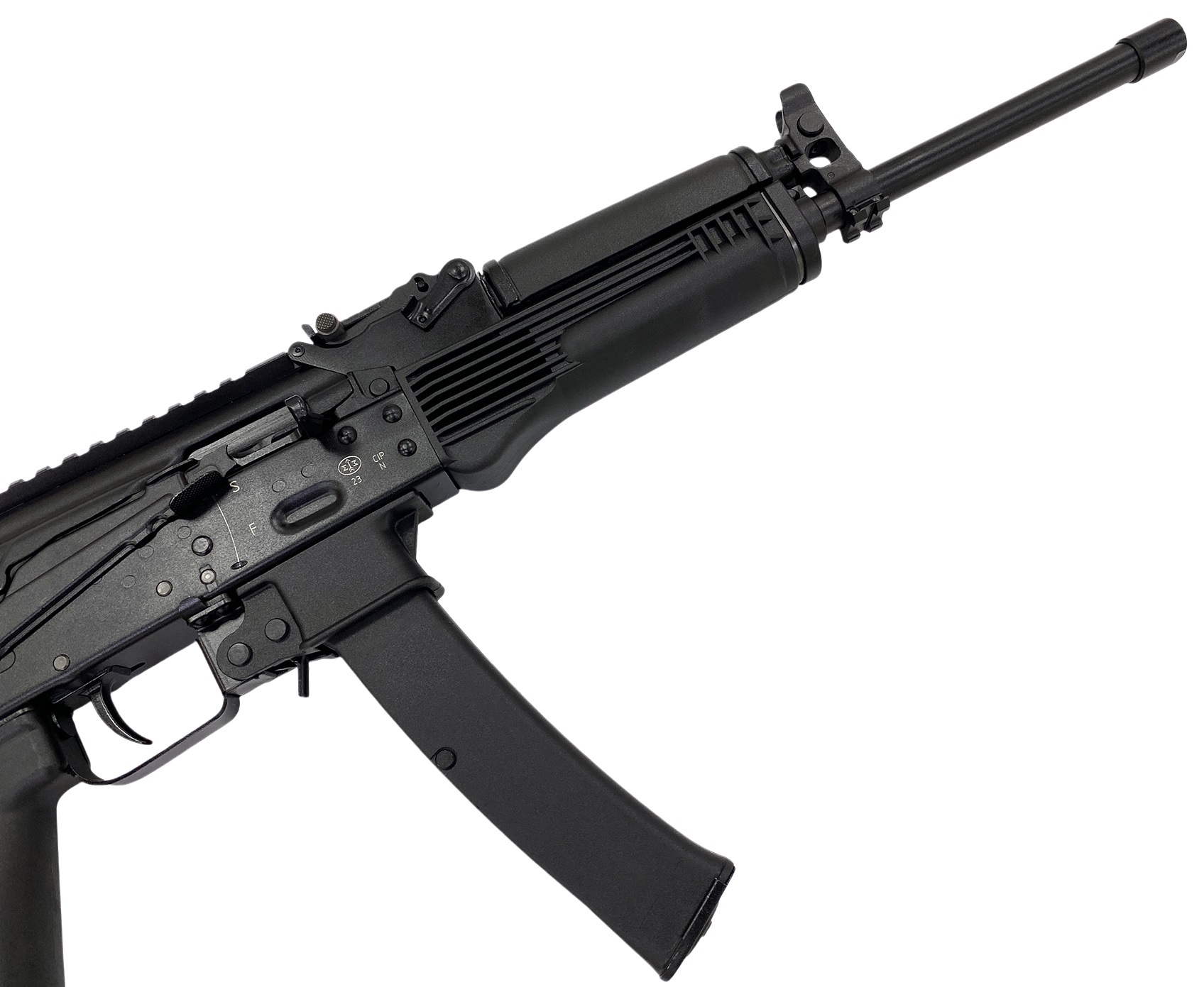

Ствольная коробка TR9S унаследована от TR9 и Сайги-9 без каких-либо изменений. Она изготовлена методом штамповки из листовой стали, а во внутреннем пространстве размещаются фрезерованные направляющие затвора, повышающие общие прочностные характеристики детали. Ствол в коробку устанавливается с помощью массивной казенной муфты. Откидная крышка ствольной коробки крепится к её корпусу с помощью поперечного шарнира. На поверхности крышки размещена неотъемная планка Пикатинни, дающая возможность использовать оружие в комплексе с коллиматорными или оптическими прицелами.

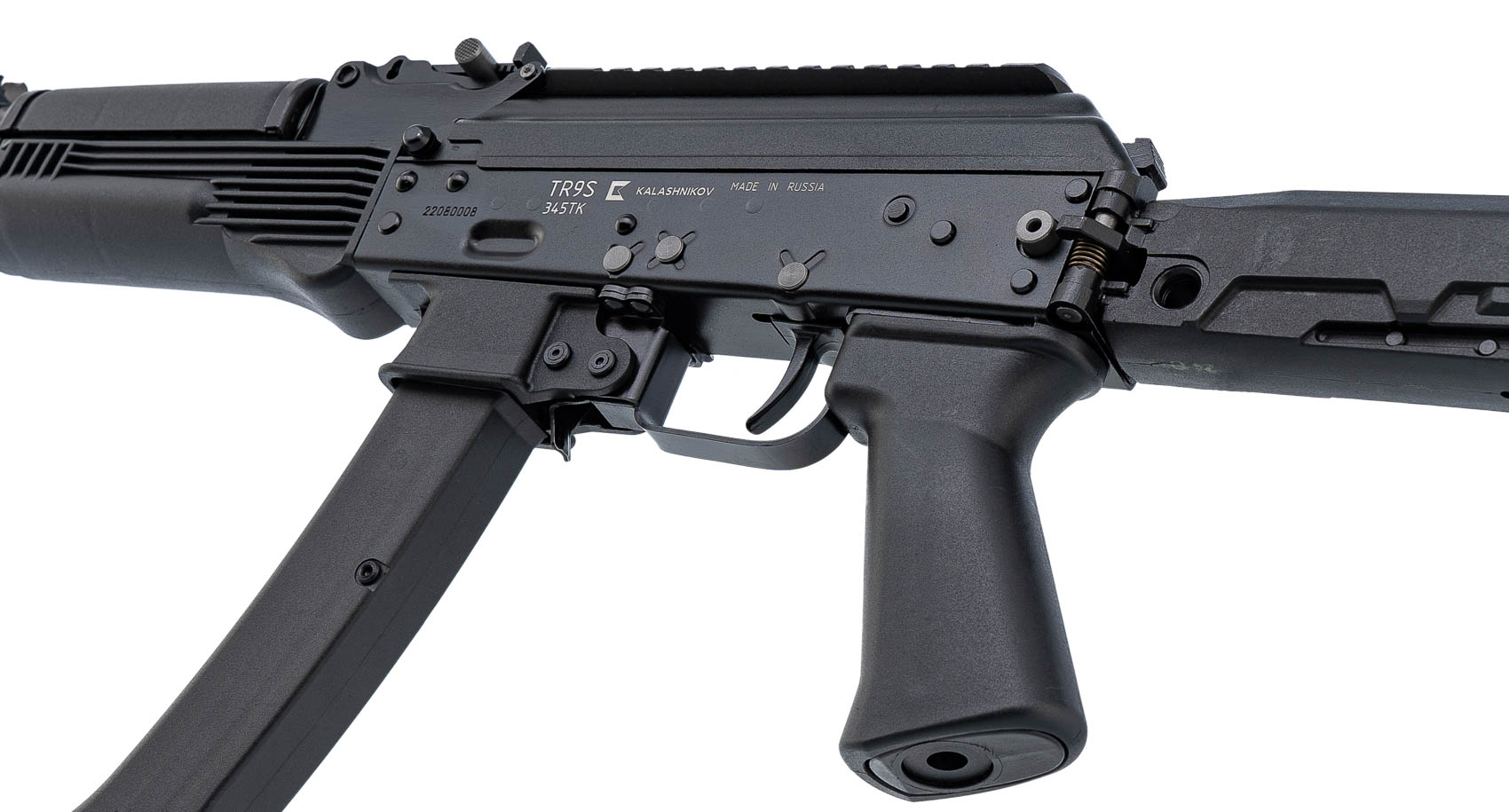

Ударно-спусковой механизм нерегулируемый, куркового типа. Его конструкция аналогична устройству УСМ автомата Калашникова. Отличия от оригинала типичны для всех гражданских моделей и заключаются в отсутствии автоспуска, его оси и всех деталей, с которыми он взаимодействует при стрельбе очередями. Боевая пружина двужильная, свита из упругой стальной проволоки. Ведение огня возможно только в одиночном режиме. Предохранитель выполнен в виде длинной штампованной шторки, как и у боевых версий АК. В активном положении блокируются спуск и курок, ограничивается движение затвора. При включенном предохранителе затвор можно сместить назад только с целью проверки наличия патрона в патроннике. Дослать боеприпас в ствол или извлечь его невозможно.

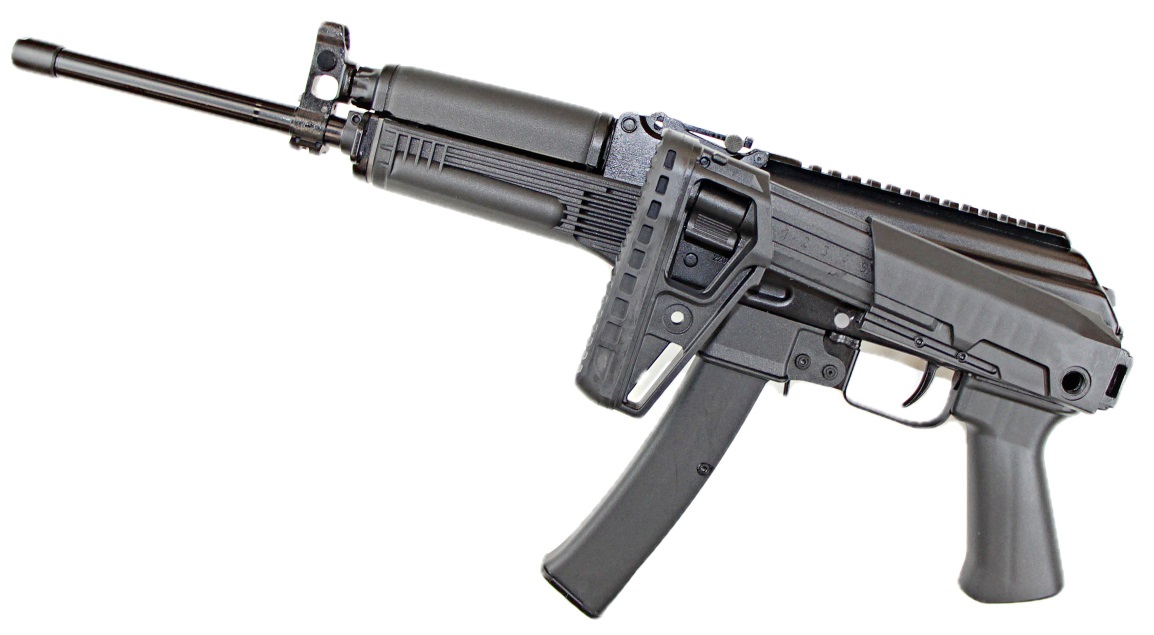

Боекомплект в 10 патронов размещается в отъёмных коробчатых магазинах, изготовленных из ударопрочного полимера. Управление огнем осуществляется с помощью пистолетной рукояти, изготовленной из пластика. В стандартном исполнении карабин комплектуется полимерным цевьем чёрного цвета. Складной приклад типа АК-ЭВО может регулироваться по длине, а на его окончании установлен резиновый демпфер-затыльник. В сложенном состоянии приклад размещается вдоль ствольной коробки с левой стороны.

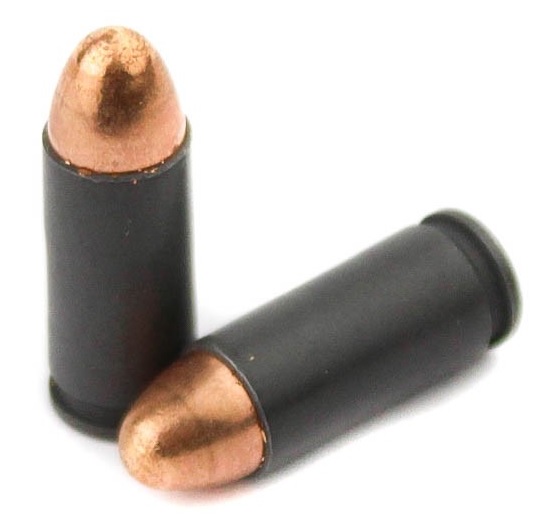

Патрон 345ТК создан на основе гильзы от отечественного патрона 5.45x39, подрезанной до 22мм и запрессованной в неё пулей диаметром около 8,8мм. С одной стороны такое решение позволяет использовать в оружии питание из стандартных магазинов от Сайги 9х19, а с другой — исключает взаимозаменяемость калибров за счет иного размера патронника и ствола.

Технические характеристики

Калибр	345 ТК
Общая длина, мм	830-840
Длина ствола, мм	367
Вместимость магазина	10
Вес, кг	3,1

Статья создана с использованием материалов АО "Концерн «Калашников".
