Тигр

Карабин Тигр представляет собой охотничий самозарядный карабин, созданный на базе снайперской винтовки Драгунова (СВД) и предназначенный для охоты на крупного и среднего зверя. Производится на заводе АО «Концерн Калашников» в городе Ижевске (бывший ИЖМАШ). Разные модификации карабина Тигр в разные годы выпускались под патроны: 7.62x54R, .308 Winchester, 30-06 Springfield и 9.3х64. Главным отличием карабина "Тигр" от винтовки СВД является более пологий шаг нарезов (320 мм), оптимизированный для использования более тяжёлых пуль. Благодаря газоотводной автоматике карабин позволяет быстро и точно сделать повторный выстрел или серию выстрелов. Канал ствола и патронник хромированы для повышения ресурса и стойкости к коррозии.

История карабина Тигр берёт свое начало в 1963 году, когда под руководством известного конструктора огнестрельного оружия Евгения Драгунова была разработана и запущена в производство снайперская винтовка Драгунова, более известная под сокращенным наименованием СВД. Целью создания винтовки СВД было создать оружие способное заменить собой устаревшие к тому времени снайперские винтовки на основе винтовки Мосина. В 1969 году на базе винтовки СВД Е.Ф. Драгуновым был создан охотничий карабин Тигр. Первые образцы были максимально похожи на боевые образцы СВД. До 1992 года карабин Тигр выпускался в малых количествах и в основном по спецзаказам Министерства Обороны СССР. Серийное производство карабина Тигр началось на Ижевском машиностроительном заводе (Ижмаш) в 1992 году, в настоящее время завод Ижмаш входит в АО "Концерн Калашников". В 1996 году была создана первая модификация карабина, которая получила обозначение "Тигр-01", она была рассчитана на продажу на американском рынке и была адаптирована под его требования. В все последующие годы завод запускал в производство новые модификации карабина Тигр, которые отличаются друг от друга типом приклада, длиной ствола и другими конструктивными отличиями. Кроме производства карабина Тигр под патрон 7,62х54, завод также освоил производство карабина под патроны .308 Win, .30-06 Sprg и 9.3х64 мм.

По специальному заказу карабины могут комплектоваться удлинённым (620 мм) стволом, газовой трубкой с регулятором и удлиненным пламегасителем (по типу снайперской винтовки СВД). Карабины всех исполнений могут выпускаться в несамозарядном варианте - исполнение 04 (с ручной перезарядкой). В разделе "Свидетельство о приемке" такого карабина имеется отличительная надпись "с ручной перезарядкой" ("hand operated"). Конструкция несамозарядного карабина имеет следующие отличия: - из состава карабина исключены газовый поршень, толкатель и пружина толкателя. Вместо этих деталей устанавливается заглушка: - перезарядка карабина осуществляется вручную, после каждого выстрела необходимо отвести подвижные части за рукоятку рамы назад до упора и резко отпустить их. В остальном несамозарядный карабин имеет то же устройство и приемы эксплуатации, что и самозарядный карабин.

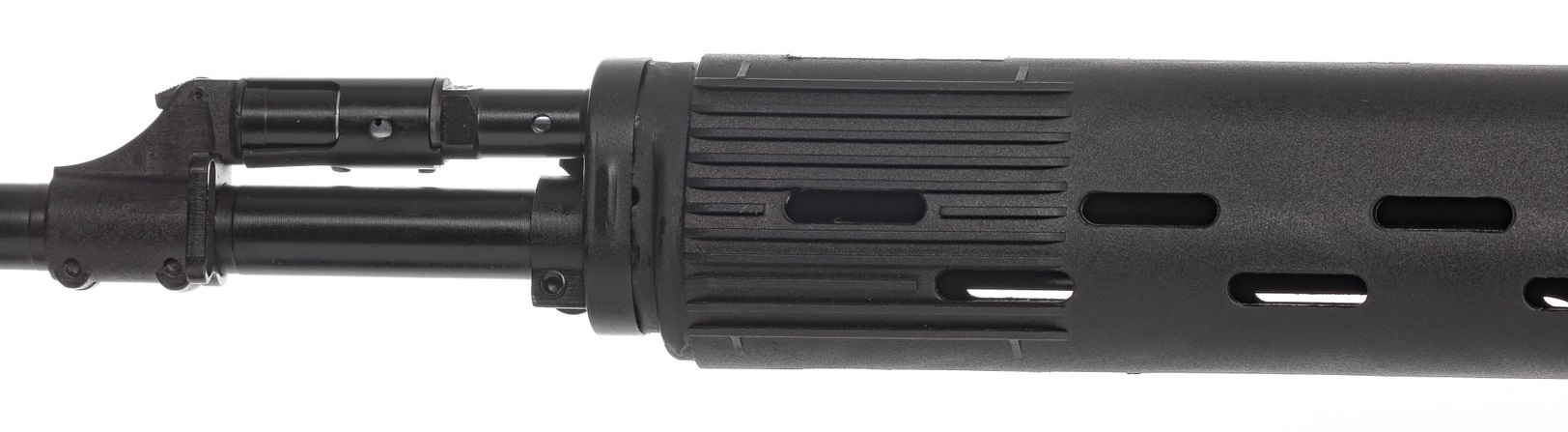

Автоматическая перезарядка карабина осуществляется за счет использования энергии пороховых газов, отводимых из канала ствола в газовую камеру, и энергии возвратных пружин. Запирание затвора на три боевых упора осуществляется поворотом затвора вокруг оси продольно-скользящей затворной рамой. Газовый механизм  для отвода газов из канала ствола расположен над стволом, состоит из газового поршня с коротким ходом и газовой трубки.



Ствол винтовки СВД и карабина Тигр изготавливается по уникальной технологии. Заготовка ствола сверлится, затем дважды проходится разверткой. Затем канал будущего ствола подвергается процессу электрохимической полировки (ЭХП), во время которой оставшиеся после развёртывания шероховатости оплавляются. Затем в стволе формируются нарезы с помощью процесса электрохимической обработки (ЭХО). В канал ствола вводится катод, с рисунком и углом полей нарезов. Через катод пропускается ток, а через канал ствола специальная жидкость. В ходе процесса электрохимической обработки, металл заготовки вымывается по рисунку нарезов. После изготовления нарезов, заготовка ствола обтачивается до нужных внешних размеров, затем канал ствола и патронник хромируются. Ствол карабина Тигр не проходит криогенное укрепление ствола и электрохимическую полировку хромированного покрытия, поэтому ресурс ствола у карабина Тигр составляет 4000 выстрелов, в отличие от СВД, у которой ресурс ствола значительно больше и составляет 10000 выстрелов. На конце ствола карабина Тигр имеется резьба для установки пламегасителя. На карабин Тигр могут устанавливаться пламегасители разного вида: короткие и длинные, конусные и щелевого типа. Пламегаситель уменьшает видимость выстрела и уменьшает образование пыли и газов при выстреле.

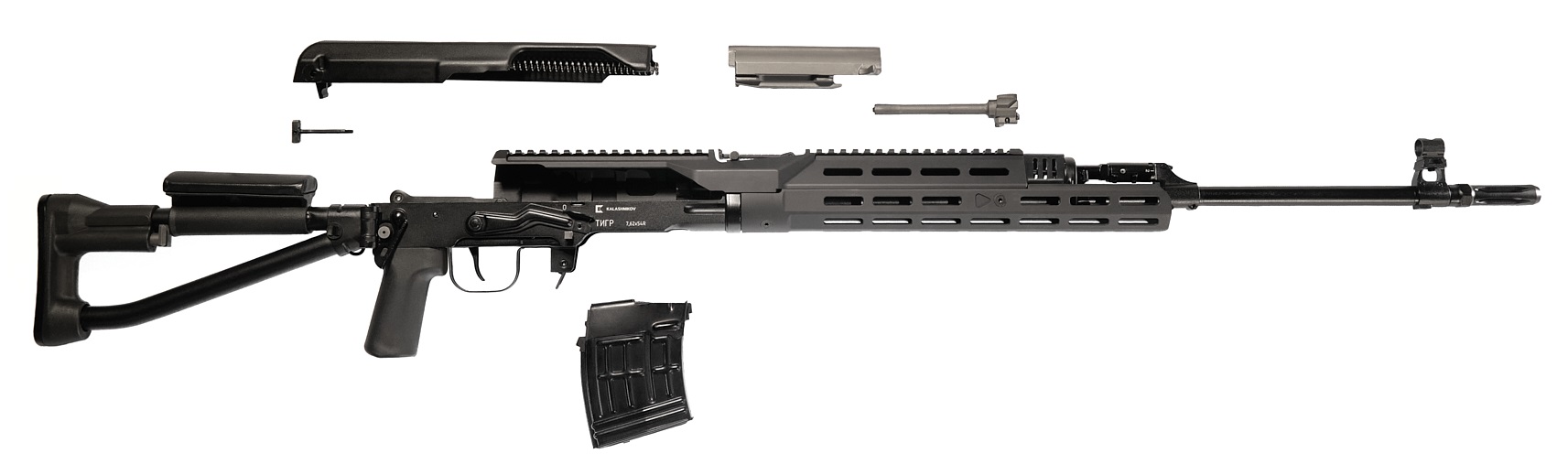

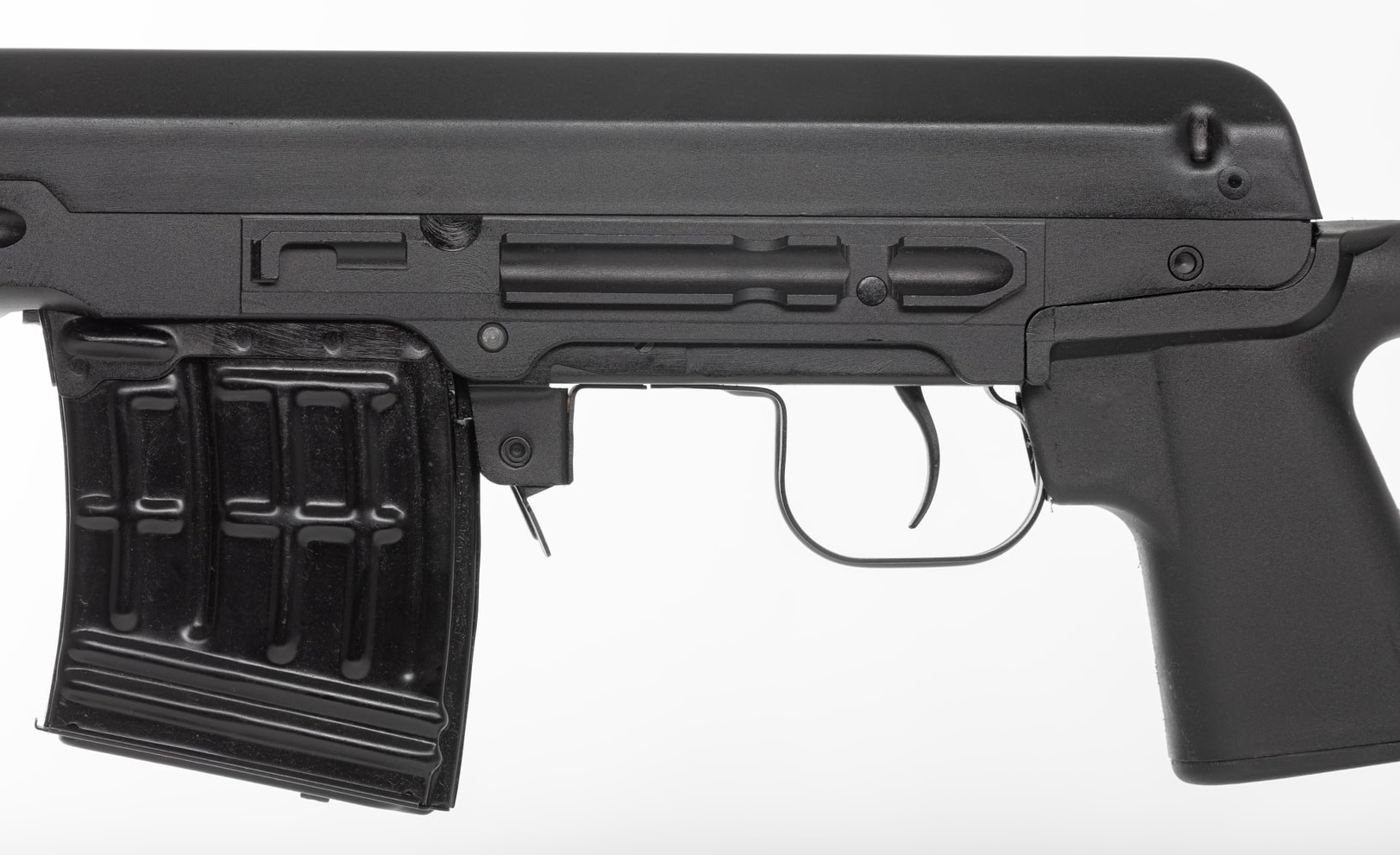

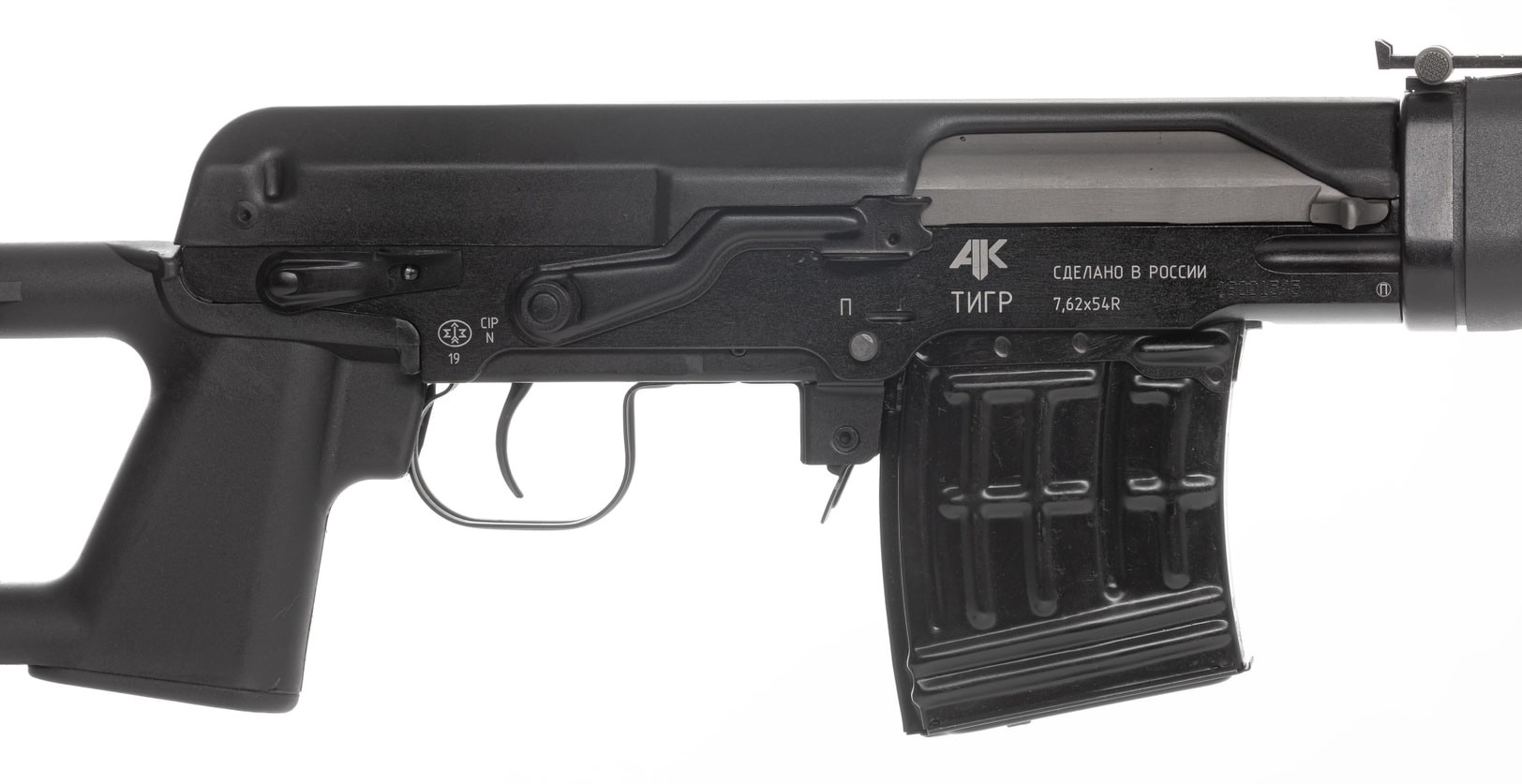

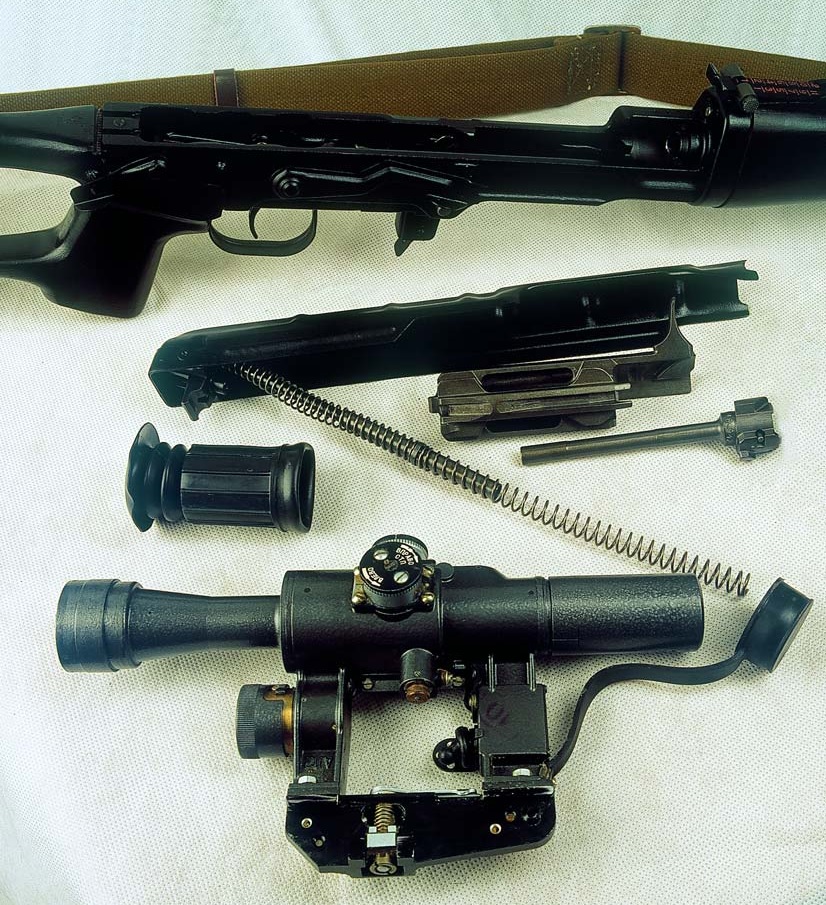

Внутри ствольной коробки расположена затворная рама, возвратная пружина и ударно-спусковой механизм. Затворная рама воспринимает воздействие пороховых газов от газового поршня через толкатель. При движении затворной рамы назад она взводит курок ударно-спускового механизма. Затворная рама имеет рукоятку перезаряжания. Когда затворная рама достигает крайней точки отката назад, на нее воздействует сжатая возвратная пружина. Сила пружины толкает раму вперед, затвор проворачивается и захватывает из магазина следующий патрон, дослав его в патронник затвор проворачивается до упора, запирая ствол. При израсходовании всех патронов в магазине затвор карабина встает на затворную задержку. Ударно-спусковой механизм куркового типа обеспечивает производство выстрела и постановку на предохранитель. Ударно-спусковой механизм карабина Тигр собран в отдельном съемном корпусе, обеспечивает производство выстрела только при полностью запертом затворе и допускает ведение только одиночного огня. Спусковой механизм нерегулируемый. Карабин Тигр имеет предохранитель флажкового типа, который одновременно блокирует шептало спускового крючка и движение затворной рамы назад.

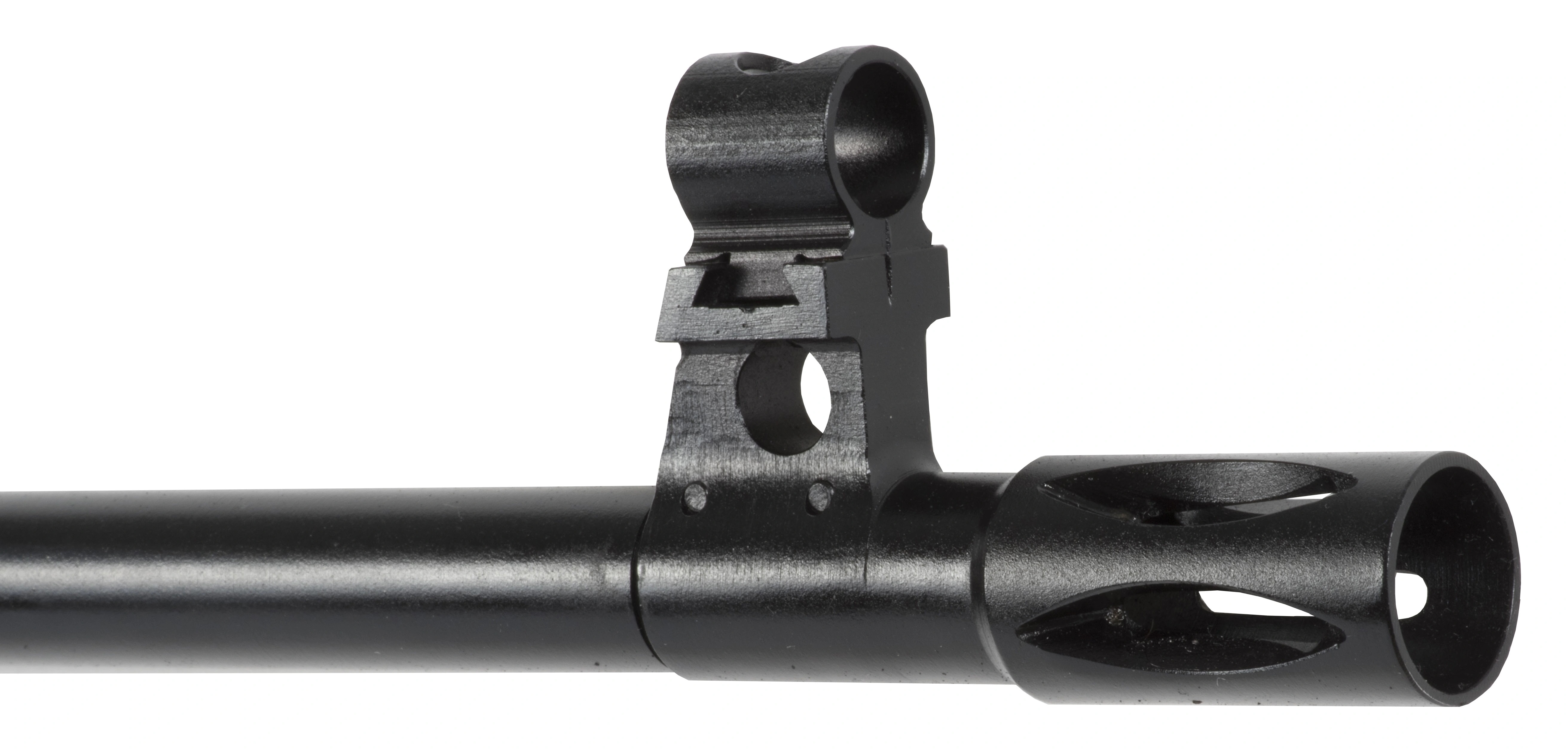

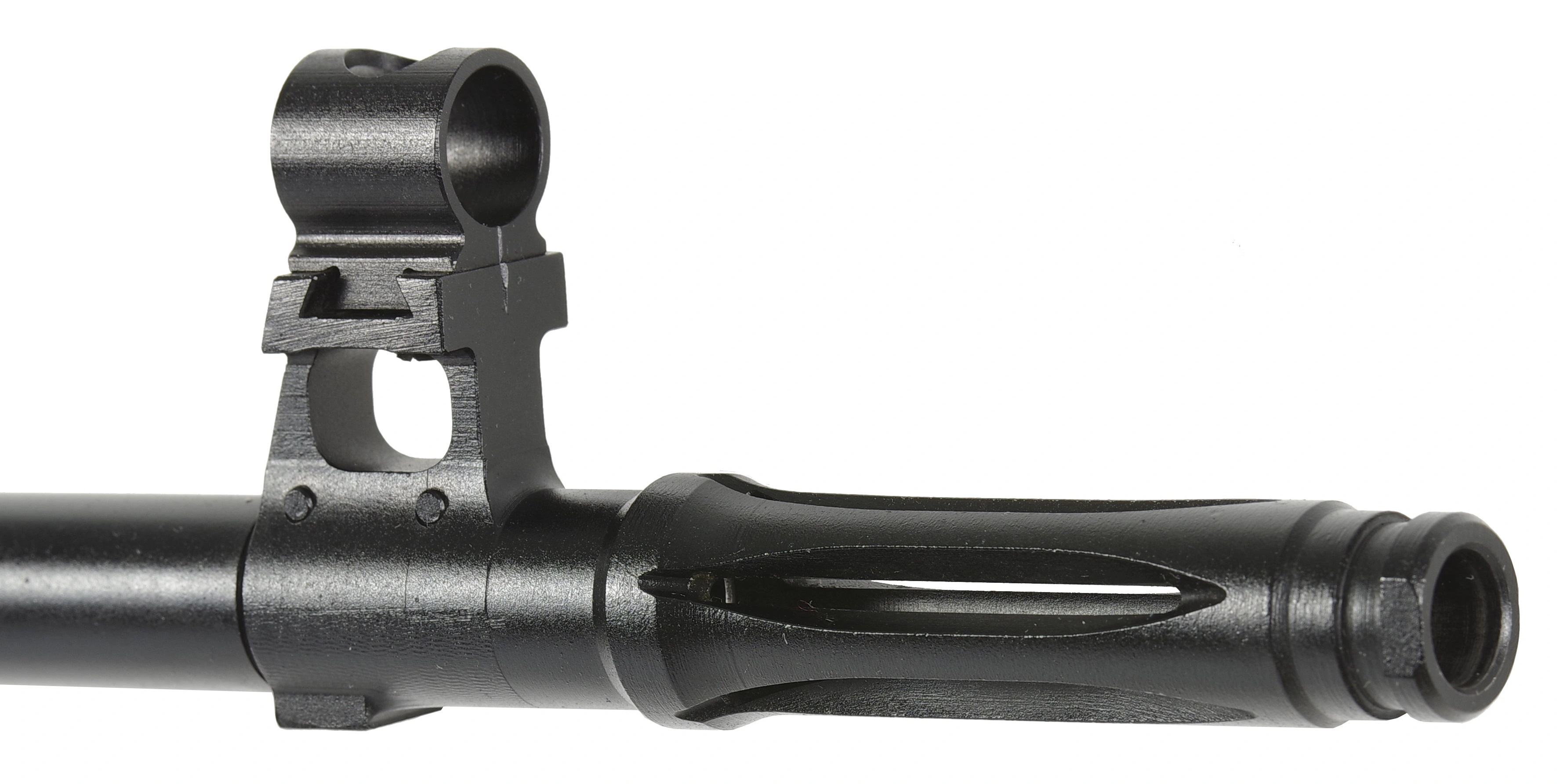

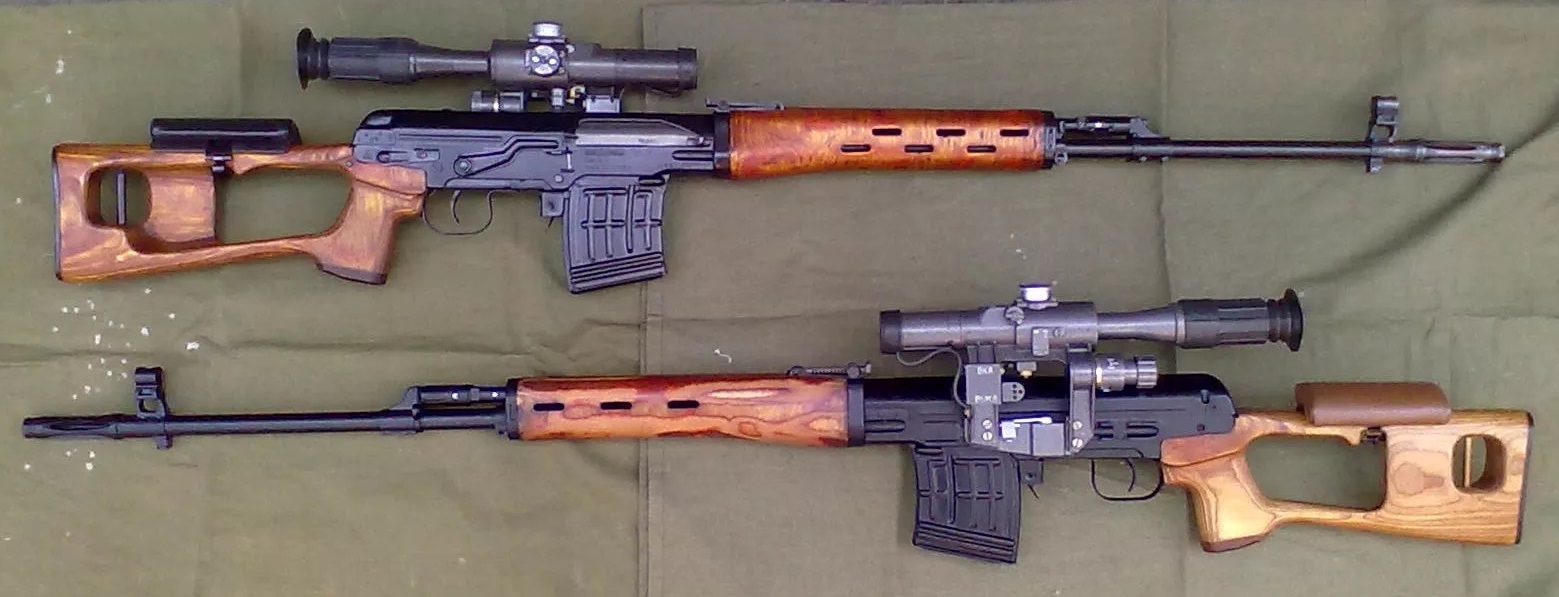

На ствольной коробке имеется база для крепления оптического прицела. Оптический прицел (при поставке карабина с оптическим прицелом) устанавливается на кронштейне, конструкция которого позволяет вести стрельбу с открытого прицела, не снимая оптического прицела. Стандартными оптическими прицелами для карабина Тигр являются прицелы ПСО-1 и ПО4х32. Механический (открытый) прицел позволяет вести эффективную стрельбу на дальности до 300 м. Мушка нерегулируемая, в закрытой колодке, на высоком кронштейне. Встречаются модификации карабина с регулируемой по высоте мушкой. Целик регулируемый, с дистанционной линейкой. В зависимости от модификации карабина насечка дистанционной линейки может быть до 300 или до 1200 метров.

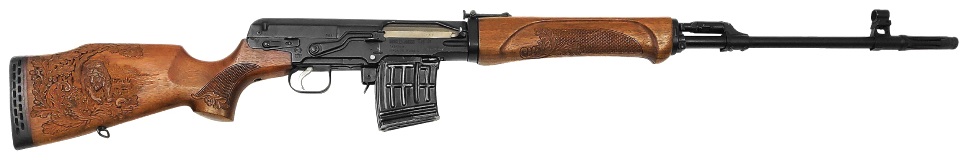

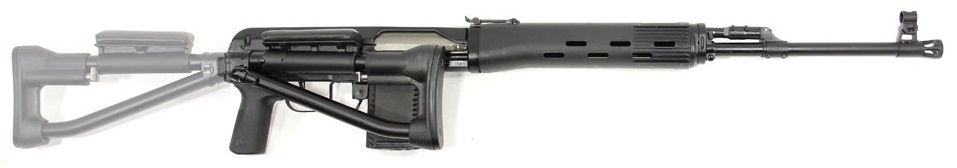

Семейство карабинов "Тигр" снабжается различными вариантами прикладов: ортопедический деревянный (материал — орех, бук, береза) с вырезом под большой палец руки — модели "Тигр", "Тигр-308", "Тигр-9"; с охотничьим прикладом — модели "Тигр-1", "Тигр 308-1" и "Тигр 9-1"; с пластмассовым прикладом. Разработан также складывающийся приклад — трубчатый, металлический с пистолетной рукояткой и поворотной щекой — модель "Тигр-02". Цевьё может быть деревянное или пластмассовое.

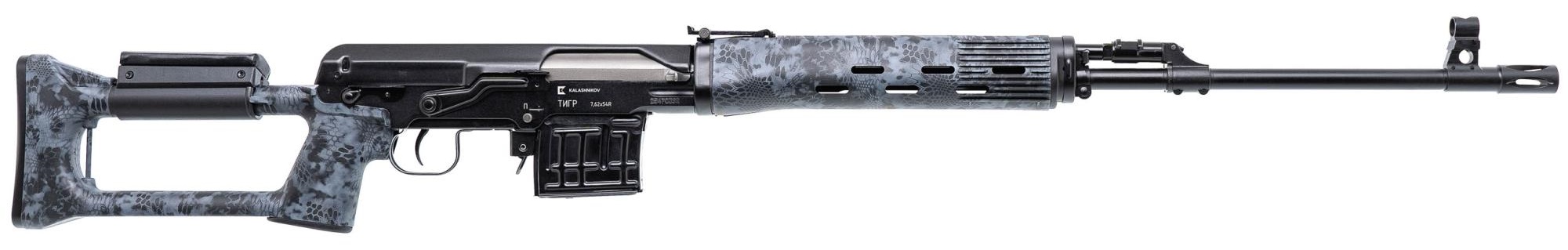

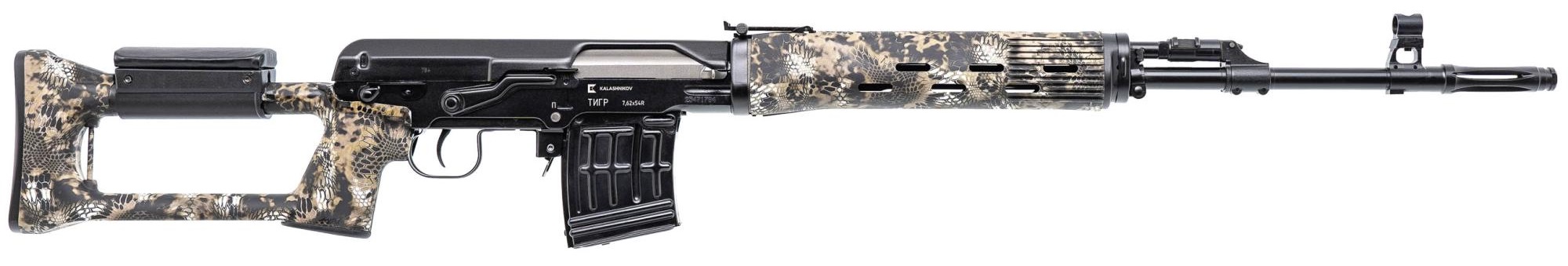

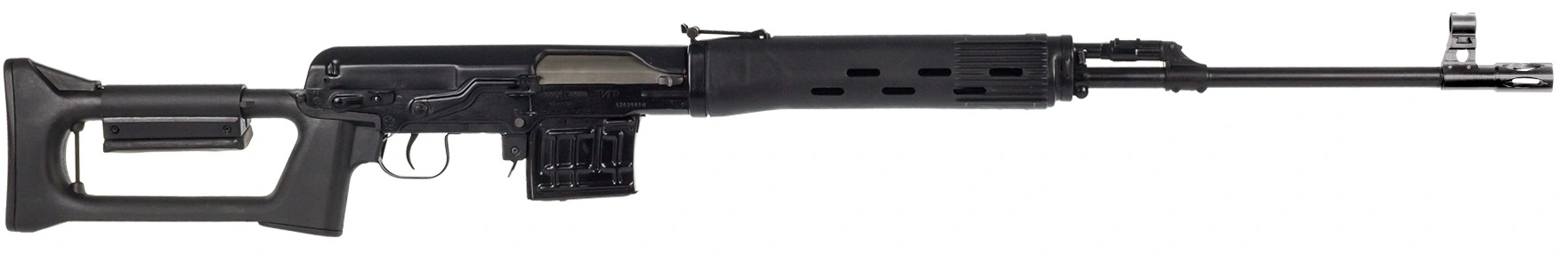

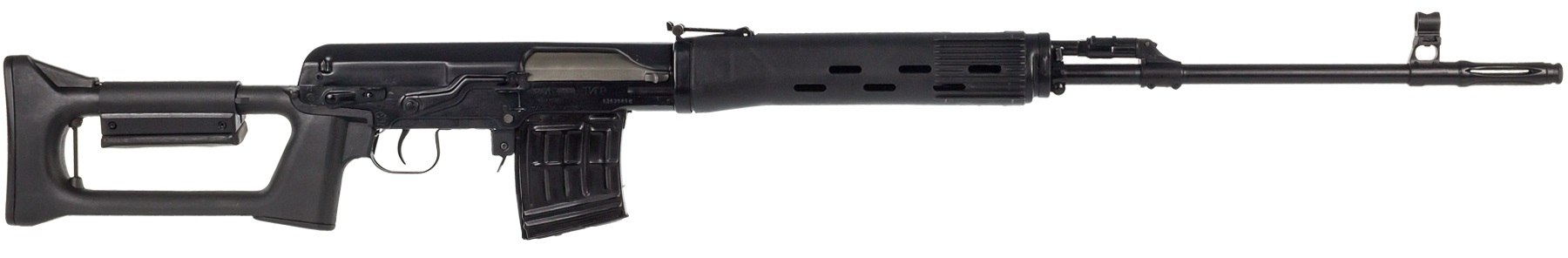

Тигр исп. 01

Технические характеристики

Калибр	7.62х54R
Общая длина, мм	1100, 1190
Длина ствола, мм	530, 620
Вместимость магазина	5, 10
Вес, кг	3,9

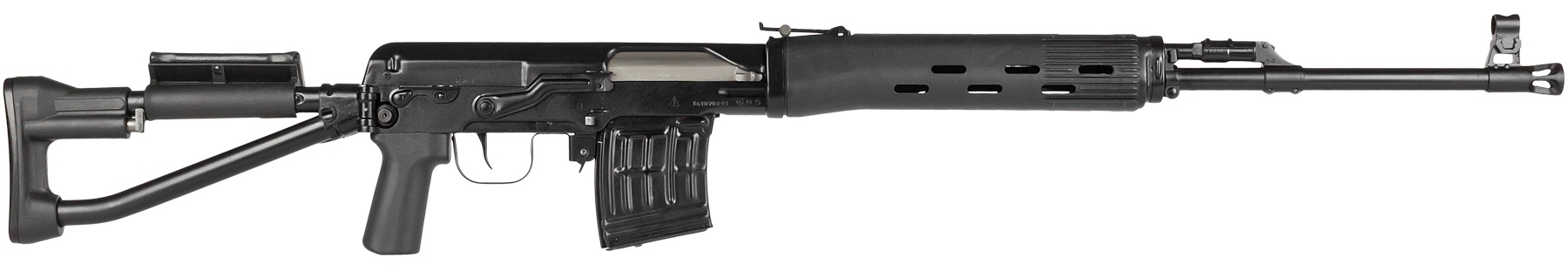

Тигр исп. 02

Технические характеристики

Калибр	7.62х54R
Общая длина, мм	1120, 1210 (860, 950 при сложенном прикладе)
Длина ствола, мм	530, 620
Вместимость магазина	5, 10
Вес, кг	4,1

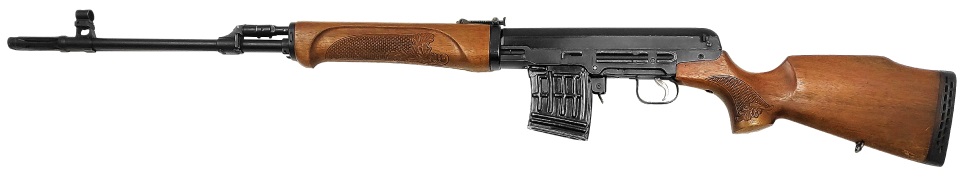

Тигр исп. 03

Технические характеристики

Калибр	7.62х54R
Общая длина, мм	1100, 1200
Длина ствола, мм	530, 620
Вместимость магазина	5, 10
Вес, кг	3,9

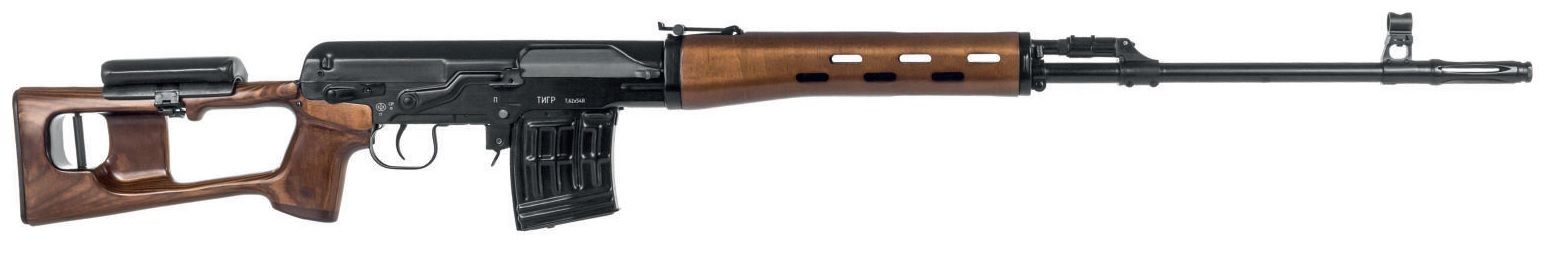

Тигр исп. 05

Технические характеристики

Калибр	7.62х54R
Общая длина, мм	1135, 1225
Длина ствола, мм	530, 620
Вместимость магазина	5, 10
Вес, кг	3,9

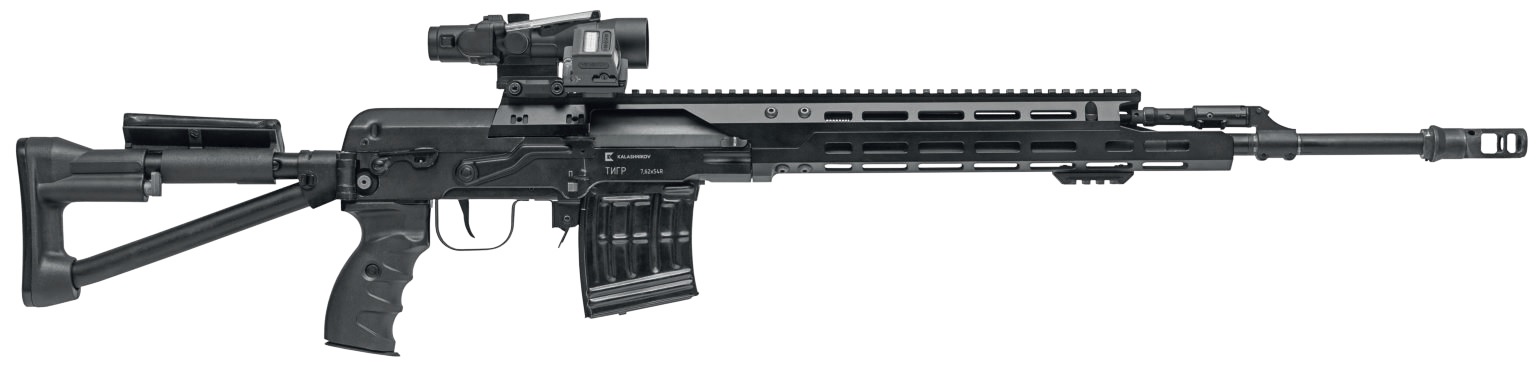

Тигр ЛОТ исп. 08

Технические характеристики

Калибр	7.62х54R
Общая длина, мм	1120
Длина ствола, мм	530
Вместимость магазина	10
Вес, кг	3,9

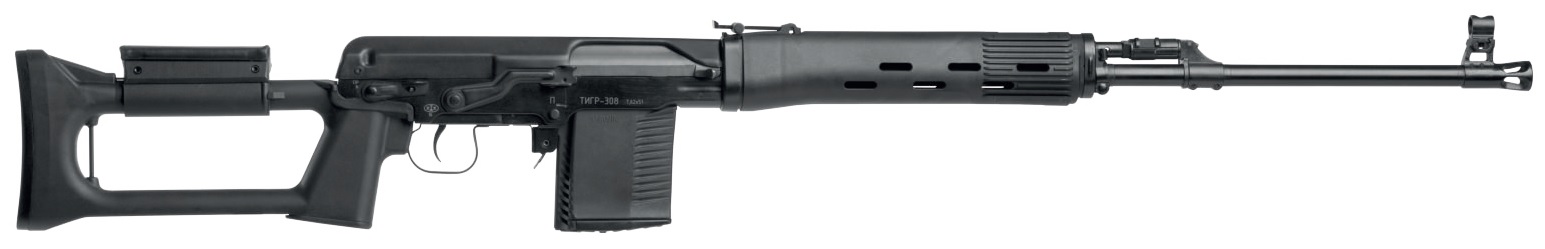

Тигр-308

Технические характеристики

Калибр	308 Win
Общая длина, мм	1120, 1175
Длина ствола, мм	565, 620
Вместимость магазина	10
Вес, кг	3,9

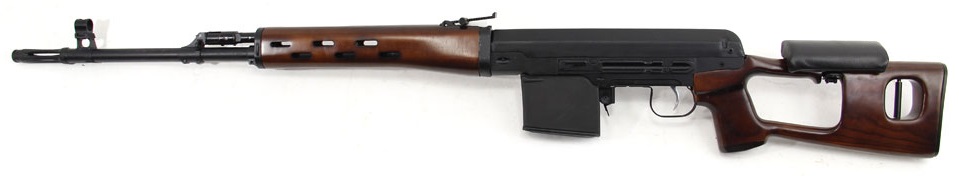

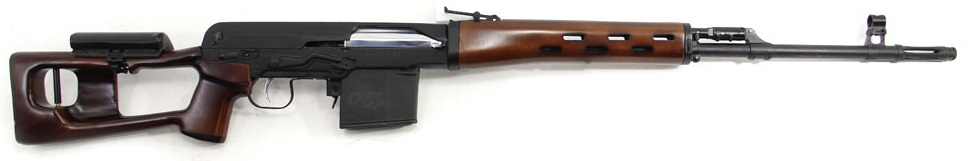

Тигр-9

Технические характеристики

Калибр	9.3х64 мм
Общая длина, мм	1115, 1220
Длина ствола, мм	565, 620
Вместимость магазина	5
Вес, кг	3,9
