Концерн Калашников Биатлон-7

Винтовки серии "Биатлон" — разработка завода "Ижмаш" (Россия), основная серийная винтовка "БИ-7-2", лёгшая в основу современных образцов "Биатлон-7-4" и "Биатлон-7-7". Малокалиберная винтовка модели БИ-7-2 стала наиболее ярким и успешным проектом Е.Ф. Драгунова из числа спортивных разработок. Она появилась в 1979 году, а годом позже уже пошла в серийное производство ограниченными партиями. На конвейере модель продержалась до 1983 года. Однако к концу 1980-х годов из-за тяжёлой экономической ситуации перестроечного периода и начала эпохи "интеграции в капитализм" Ижевский машиностроительный завод оказался не в состоянии продолжать финансирование проекта и дальше совершенствовать базовую схему винтовки. Своевременно обновить станочный парк также не удалось, что стало причиной падения качества новых образцов и вызвало трудности с обслуживанием уже произведенных. Мировое лидерство в сфере производства оружия для биатлона постепенно перешло к немецкой фирме Anschutz. Основными сферами применения БИ-7-2 стали любительская стрельба и охота. Оружием олимпийских чемпионов винтовка быть перестала, переродившись в качественную, утилитарную гражданскую "мелкашку" под названием БИ-7-2КО. Ситуация начала меняться лишь в начале 2010-х годов, когда руководство концерна "Калашников" поставило своим конструкторам задачу: создать на базе системы Е.Ф. Драгунова современное и высокоэффективное оружие, способное конкурировать на равных с винтовками моделей Anschutz 1827 Fortner. В 2020 году в серию пошла винтовка БИ-7-7, представляющая собой шестое поколение спортивного оружия, созданного на основе затворной группы Е.Ф. Драгунова.

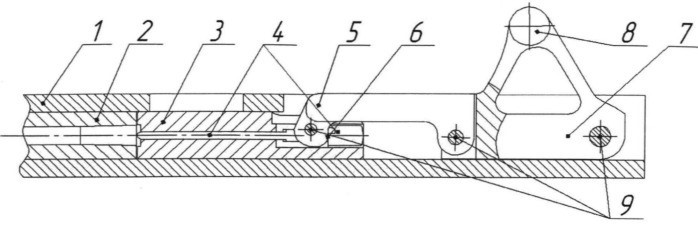

Схема кривошипно-шатунного запирания винтовки БИ-7-2. Затвор заперт. 3 – затвор, 5 – шатун, 7 – запирающий рычаг (кривошип), 8 – рукоятка затвора. Оси 9 (шатуна, рукоятки перезаряжания, боевая) находятся на одной оси с осью канала ствола.

Элементы затворной группы представлены двумя рычагами – длинным передним и коротким задним, и объединены между собой с помощью вертикальных штифтов. Задний рычаг соединяет ствольную коробку с затворной рукоятью, а передний предназначен для воздействия рукояти на затвор. В процессе её перевода в крайнее заднее положение затвор смещается назад под воздействием длинного переднего рычага. Экстракторы извлекают из патронника стреляную гильзу, которая удаляется за пределы ствольной коробки в момент её наката на выступ отражателя. Постанов курка на боевой взвод производится в конечной точке смещения затвора. Обратным движением рукояти затвор возвращается в исходное положение. В этот момент подаватель магазина выдвигает на линию досылания следующий патрон. Экстракторы удерживают юбку гильзы, затвор подает боеприпас в патронник. Фиксация патрона в стволе осуществляется за счет массы деталей затворной группы и жёсткости конструкции, достигаемой при распрямлении рычагов кривошипно-шатунного механизма. Для извлечения затвора необходимо вынуть вертикальный штифт, расположенный в области заднего торца ствольной коробки.

Ствол относится к матчевому типу, изготовлен методом холодной ковки на ротационном оборудовании. В передней части на дульном срезе смонтирована глубокая зенковка, предохраняющая выход нарезов от возможных механических повреждений. Снаружи все металлические детали обработаны воронением. Прицельные приспособления представлены мушкой и диоптром, мушка снабжена развитым трубчатым намушником. В передней части корпуса мушки снизу расположена откидывающаяся вниз заслонка, которая защищает ствол и прицельный пенёк от попадания снега. На поверхности ствольной коробки смонтированы фрезерованные пазы типа "ласточкин хвост" для установки регулируемого диоптрического прицела. Регулировки осуществляются в двух плоскостях – вертикальной и горизонтальной. Ствольная коробка трубчатой формы, круглого сечения, изготовлена из оружейной стали в формате моноблока. Ее сопряжение со стволом осуществляется с помощью резьбового соединения. Установка ствола в коробку производится в нагретом состоянии с последующей фиксацией поперечным штифтом.

Ударно-спусковой механизм куркового типа крепится к ствольной коробке с помощью двух поперечных штифтов. Регулировка длины хода спускового крючка, усилие и характер самого спуска осуществляется без разборки винтовки. Усилие спуска настраивается в диапазоне 0,5-1 кгс. Рабочий ход спускового крючка регулируется в пределах 2-4 мм. Курковый УСМ является новшеством, характерным для БИ-7 – предыдущие модели советских биатлонных винтовок комплектовались механизмами ударникового типа. Важной особенностью его конструкции стала возможность осуществления холостых спусков без угрозы возникновения поломок. В практическом применении это позволило существенно повысить эффективность тренировочного процесса. Боепитание осуществляется из отъёмных магазинов на пять патронов. Корпус магазина полностью утапливается в цевьё, не выступая за габариты.

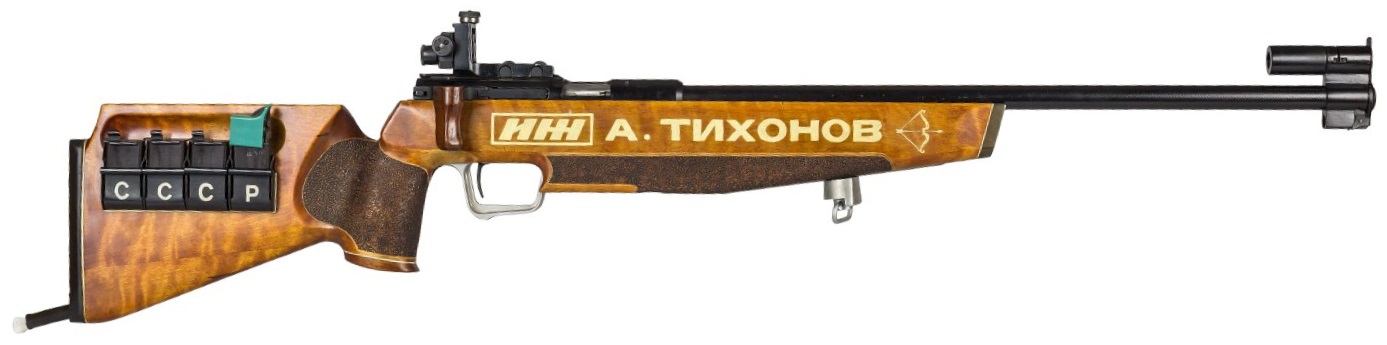

Винтовка БИ-7-2 оснащается цельной ложей спортивного типа с широким массивным цевьем и круто изогнутой рукоятью. Приклад фиксированный, нерегулируемый. При изготовлении ложи учитывались индивидуальные особенности антропометрии стрелка, которому предназначался конкретный экземпляр оружия. Обычно на правой стороне цевья писалась его фамилия. В точках соприкосновения ствольной коробки с ложей расположена постель из синтетической смолы – т.н. беддинг. Соединение осуществляется с помощью двух винтов, точки крепления усилены с помощью специальных стальных втулок.

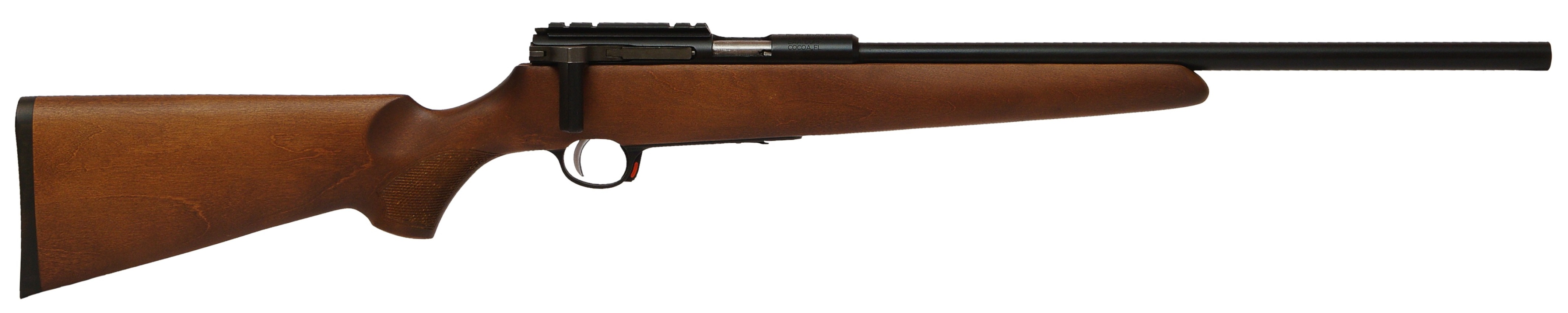

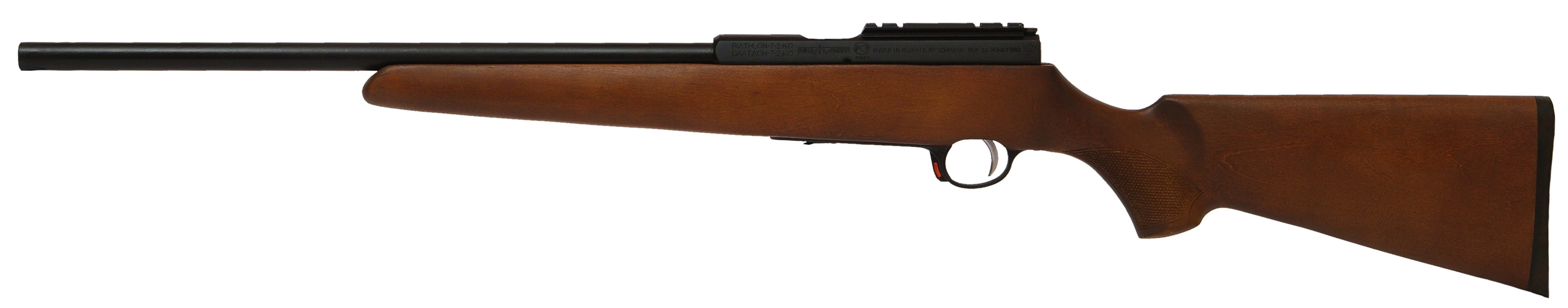

Биатлон-7-2 КО Basic

Малокалиберный нарезной карабин с охотничьей симметричной ложей из дерева с рукояткой пистолетного типа, планкой "Weaver" на ствольной коробке, без механического прицела.

Технические характеристики

Калибр	22 LR
Общая длина, мм	1000
Длина ствола, мм	500
Вместимость магазина	5
Вес, кг	3,5

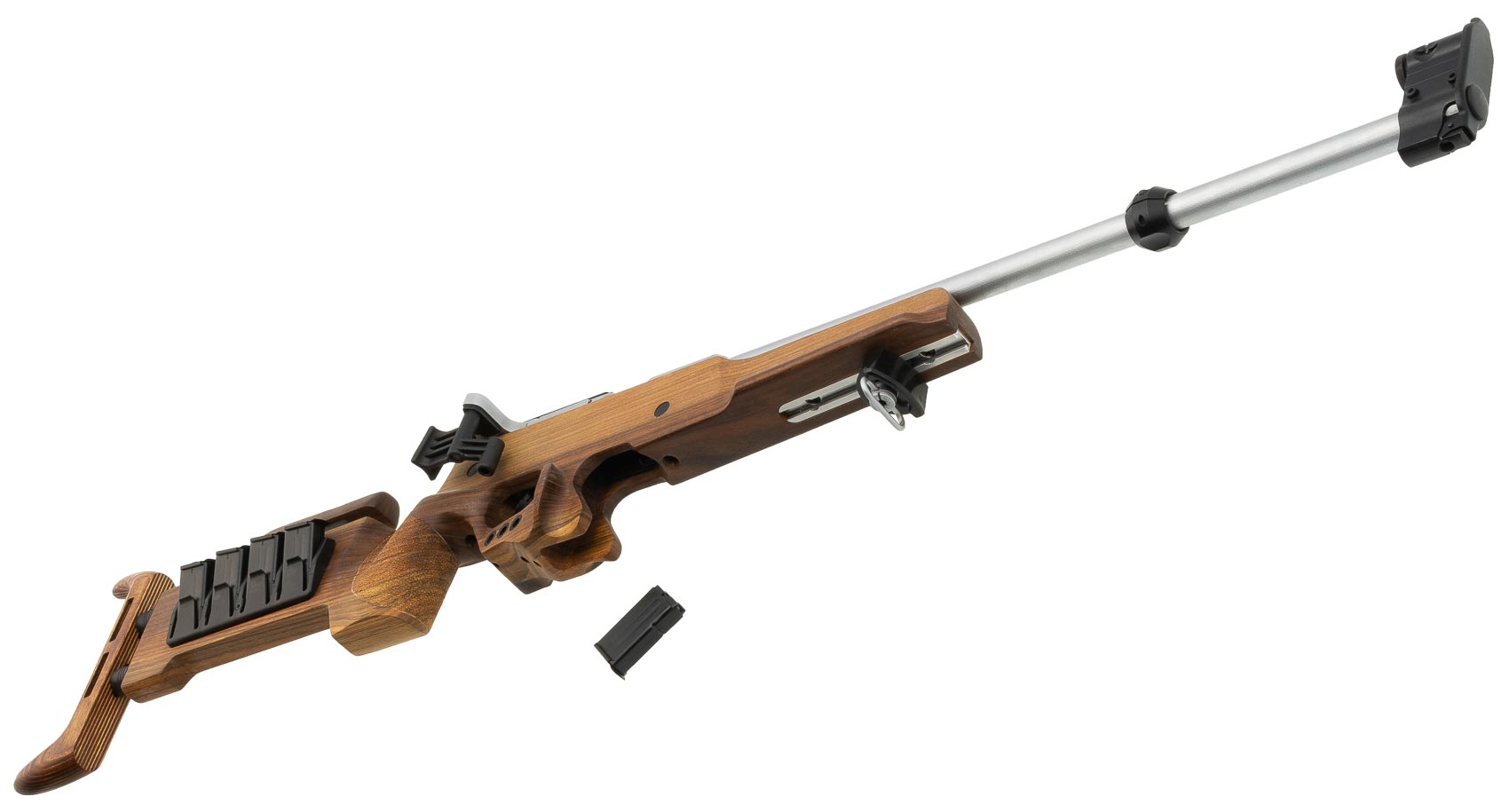

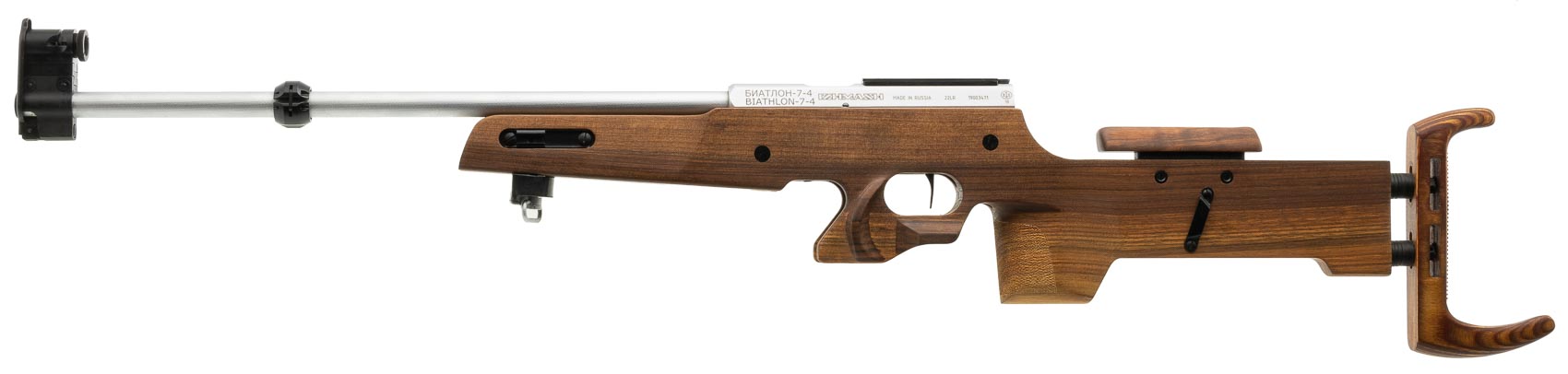

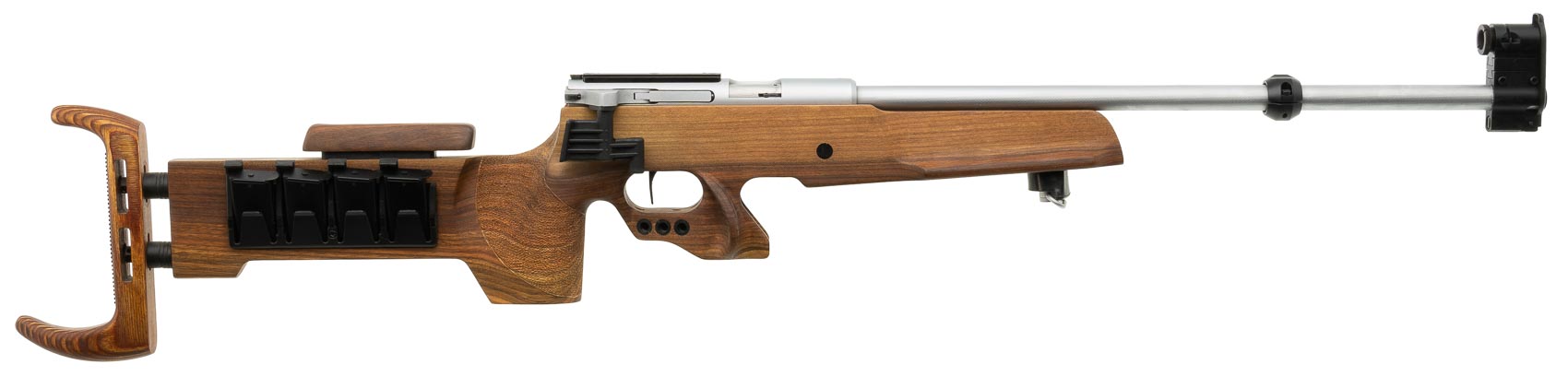

Биатлон-7-4

Исполнение 12

Исполнение 14

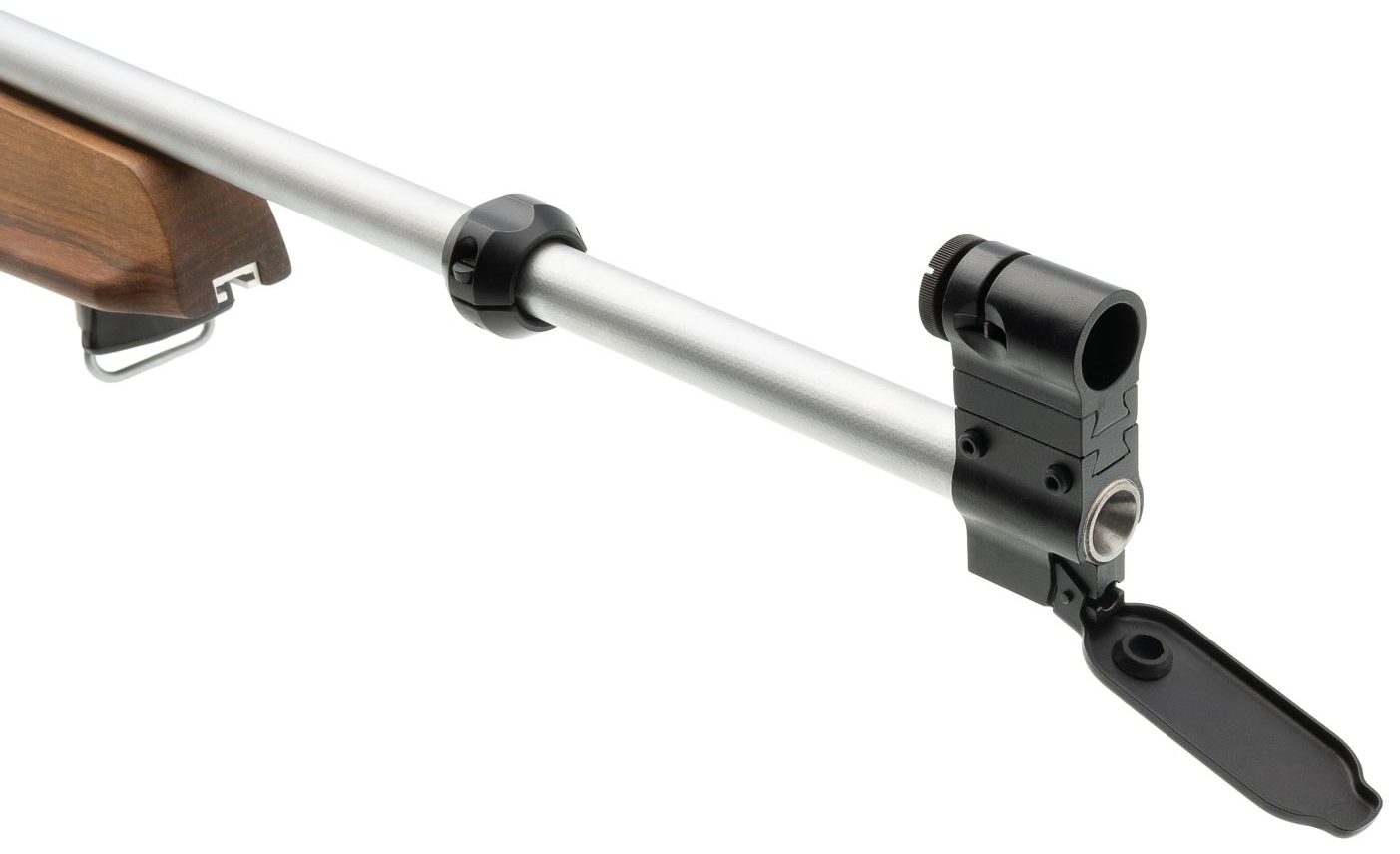

Щека на прикладе ложи регулируется по вертикали и горизонтали, а сам приклад регулируется по длине. Затылок приклада с регулируемыми по высоте крюками. Это позволяет индивидуально настроить для стрелка удобное ему положение при прицеливании. Данная процедура проста и не требует присутствия специалиста. Диоптрический прицел, мушка и канал ствола имеют специальные откидные крышки  для защиты от грязи, снега и т.п. Покрытие ствола и ствольной коробки – хромовое, матовое.

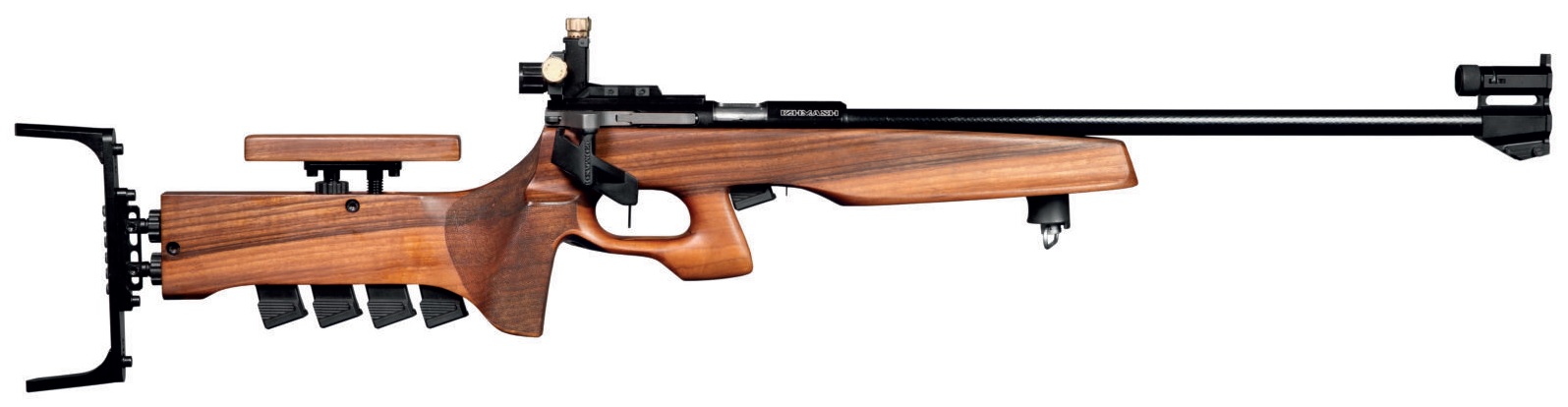

Биатлон-7-7

Покрытие ствола и ствольной коробки – фосфатирование с последующим нанесением лака чёрного цвета.

Технические характеристики

Калибр	22 LR
Общая длина, мм	1100
Длина ствола, мм	550
Вместимость магазина	5
Вес, кг	4,5

Статья создана с использованием материалов АО "Концерн «Калашников".
