Baikal MP-94
С 1994 г. на базе популярных ружей с вертикально расположенными стволами серии ИЖ-27 (с 2008 г. – МР-27) на "Ижмехе" началось производство комбинированных ружей серии МР-94. Появившиеся на оружейном рынке комбинированные ружья ИЖ-94 привлекли внимание охотников удачным сочетанием калибров стволов и вполне доступной стоимостью. Всё началось с двуствольного комбинированного ружье МР- 94 "Север" с верхним нарезным стволом под 5,6-мм патрон кольцевого воспламенения – первая модель из серии 94-х. Оно разработано в 1992 г. и выпускается на заводе серийно с 1993 г. Его сборка осуществлялась посредством осаживания нагретых ствольных трубок в массивную казенную муфту. В межствольном пространстве методом пайки устанавливались соединительные планки, усиливавшие прочность конструкции. С 1998 года технологии производства изменились. Блоки стволов стали собираться на основе двух муфт казенной и дульной, от межствольных планок было решено отказаться. Эта модель отличается от других представителей "94-х" только блоком стволов. Нарезной ствол здесь расположен над гладким. Варианты калибров верхнего ствола: 22 LR; 22 WMR; 5,6х39; калибр нижнего ствола 20х76.

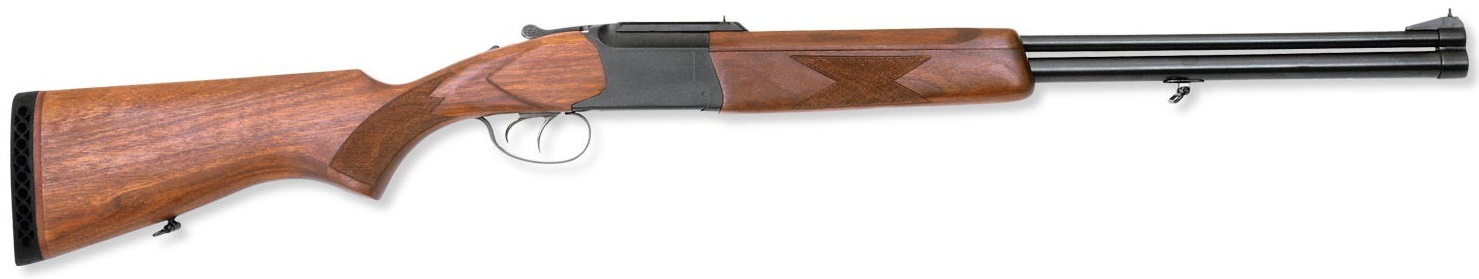

МР- 94 "Север"
Устройство и взаимодействие основных механизмов ружья аналогичны механизмам модели МР-27М. Верхнее расположение нарезного ствола обеспечивает удобство его перезаряжания. Ударно-спусковой механизм смонтирован в коробке ружья, что упрощает конструкцию, и, соответственно, повышает надёжность ружья в целом. Стреляные гильзы выдвигаются из патронников при открывании стволов. Спусковой механизм с прямой последовательностью стрельбы, характерной для двуствольных ружей, когда передний спусковой крючок служит для производства выстрела из нижнего (гладкого) ствола, задний - для производства выстрела из верхнего (нарезного) ствола. Безопасность обращения с ружьём обеспечивает автоматический предохранитель, запирающий шептала только при взведённых курках. Он исключает возможность выстрела при незакрытых стволах. Дополнительное предохранительное устройство перехватыватели курков исключает выстрел при случайном срыве курков с боевых взводов. Открытый прицел состоит из регулируемого по горизонтали целика и регулируемой по вертикали мушки. Предусмотрена возможность установки оптического прицела, можно дополнительно заказать сменные дульные сужения. Цевьё и приклад изготавливаются из высококачественного ореха или бука.
| Калибр | 20/22LR, 20/22 WMR, 20/5,6x39 |
| Общая длина, мм | 1050 |
| Длина ствола, мм | 600 |
| Эжектор/Экстрактор | Экстрактор |
| Вес, кг | до 3,4 |

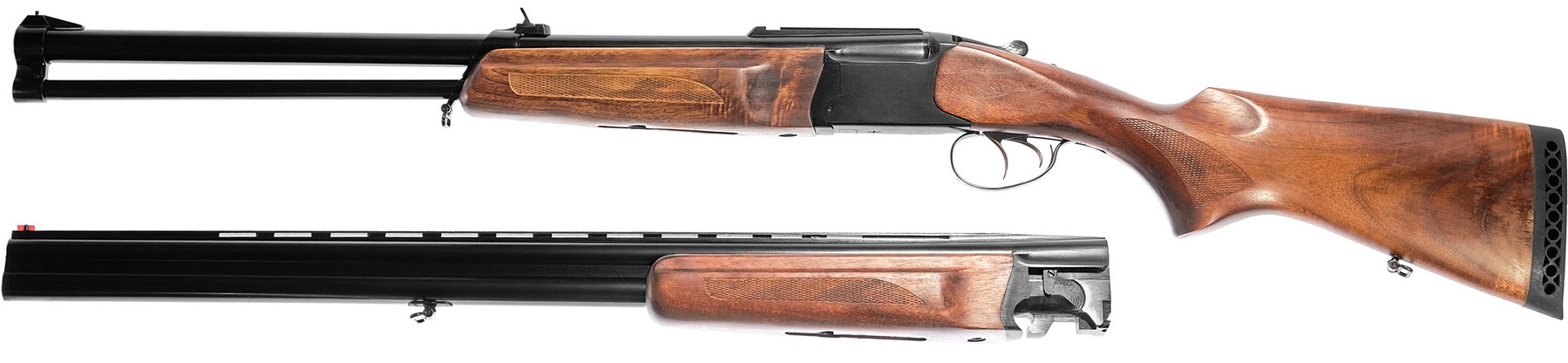

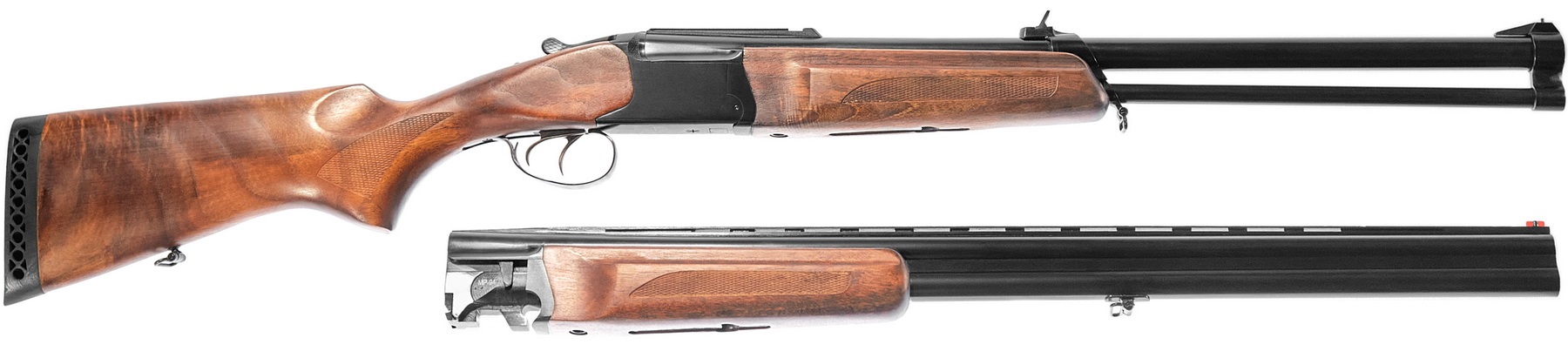

МР-94 "Тайга"
Следующей моделью стало двуствольное комбинированное ружьё МР-94 "Тайга" с нижним нарезным стволом под мощные пулевые патроны. Серийно выпускается с 2000 г. Конструктивно МР-94 является усовершенствованной версией двуствольной вертикалки МР-27. Нижнее расположение нарезного ствола обеспечивает возможность применения мощных пулевых патронов. Беспланочное муфтовое соединение 600-мм стволов гарантирует устойчивость ствольного блока к динамическим нагрузкам при выстреле. Стволы МР-94 оснащены функцией настройки углов сведения что позволяет увеличить эффективную дистанцию выстрела нарезным патроном. Ствольный блок может быть изготовлен в трёх конструктивных исполнениях:
- стволы соединены дульной и казённой муфтами и имеют механизм сведения средних точек попадания стволов, прицельные приспособления выполнены в виде целика и мушки;
- стволы соединены дульной и казённой муфтами без механизма сведения точек попадания стволов, ствольный блок имеет вентилируемую прицельную планку, целик и мушку;
- стволы соединены с помощью казённой муфты и межствольных планок без механизма сведения точек попадания стволов, ствольный блок имеет вентилируемую прицельную планку, целик и мушку.

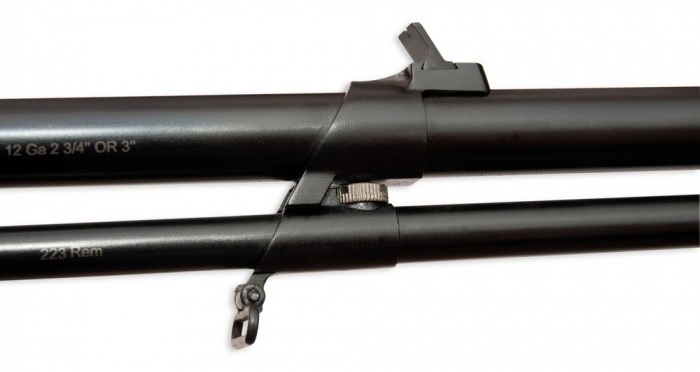

В модификации ружья с механизмом сведения средних точек попадания стволов (СТП):
- в средней части нижнего ствола расположено основание антабки;
- в средней части верхнего ствола расположено основание прицела;
- между основаниями прицела и антабки расположены регулировочный винт с регулировочной гайкой, которая фиксируется от самопроизвольного поворота подпружиненным гнетком;
- вращением регулировочной гайки обеспечивается совмещение СТП стволов по вертикали: при вращении регулировочной гайки по часовой стрелке (при виде сверху) СТП верхнего ствола смещается вниз, СТП нижнего ствола смещается вверх, и наоборот (при повороте регулировочной гайки на 1 щелчок взаимное положение СТП стволов на расстоянии 35 м изменится ориентировочно на 7 мм);
- верхний ствол в дульной муфте устанавливается с гарантированным зазором, что предотвращает смещение СТП стволов вследствие неравномерного нагрева при интенсивной стрельбе из одного из них.
Ударный механизм - курковый, курки возвратные (c “отбоем") выполнены отдельно от бойков. Боевые пружины - цилиндрические винтовые. Взведение курков и сжатие боевых пружин осуществляется шарниром, взводителями и толкателями при открывании стволов. Курки внутреннего расположения, возможность регулирования УСМ отсутствует. Спусковой механизм может быть изготовлен в двух конструктивных исполнениях:
- с прямой последовательностью стрельбы, характерной для двуствольных ружей, когда передний спусковой крючок служит для производства выстрела из нижнего (нарезного) ствола, задний - для производства выстрела из верхнего (гладкого) ствола,
- с обратной последовательностью стрельбы: передний спусковой крючок служит для производства выстрела из верхнего (гладкого) ствола, задний - для производства выстрела из нижнего (нарезного) ствола. Последовательность работы спускового механизма указана в разделе 2.1 прилагаемого к ружью паспорта.
Система предохранения представлена сочетанием интерсепторов и автоматического предохранителя ползункового типа. В ружье предусмотрена возможность плавного (безударного) спуска курков с боевого взвода.

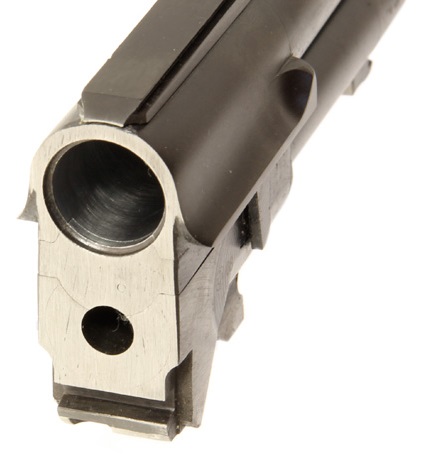

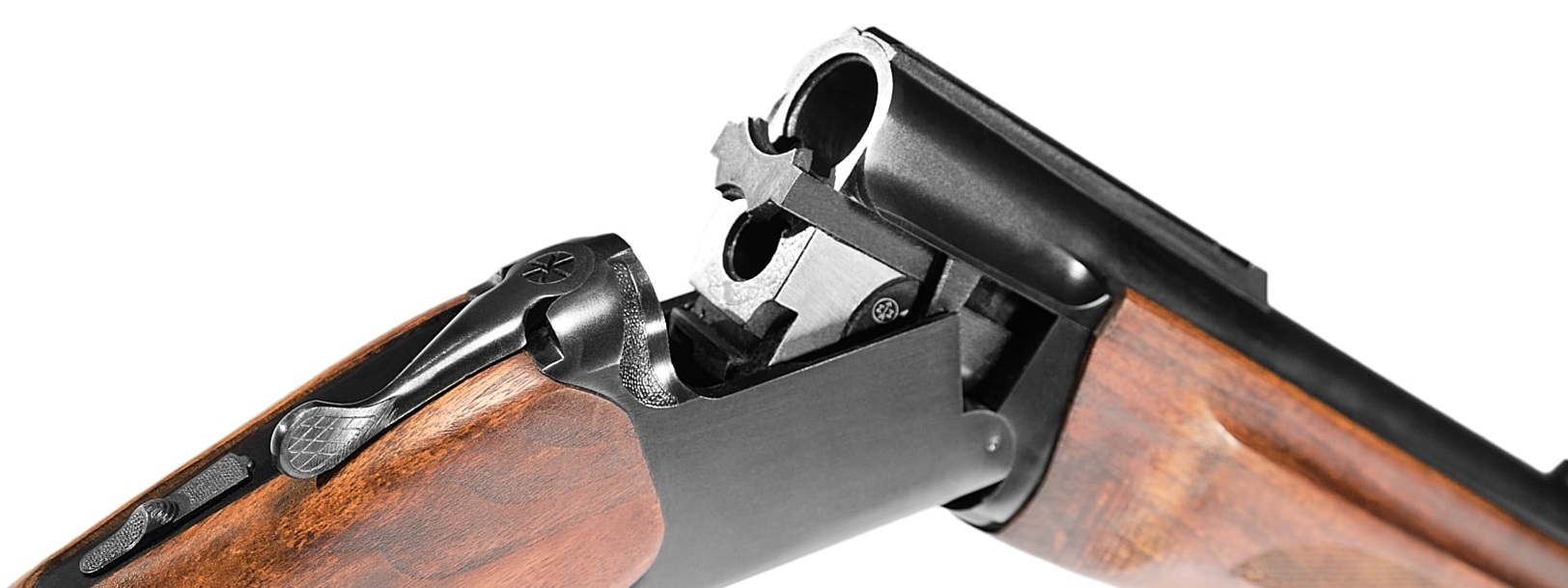

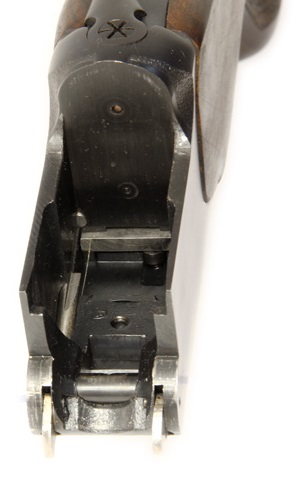

Прочие узлы и механизмы МР-94 сконструированы по аналогии со схемой "вертикалки" ИЖ-27 (МР-27). Система удаления стреляных гильз представлена механическим экстрактором: при открытии патронников и опускании ствольного блока вниз обе гильзы подаются на высоту 12–14 мм, после чего их можно извлечь. Запирание патронников осуществляется в нижней части колодки с помощью двух подствольных крюков: передний опирается на поперечный шарнир, задний фиксируется подпружиненной планкой Пёрде. Защелка отпирания расположена в тыльной части колодки на ее скате.

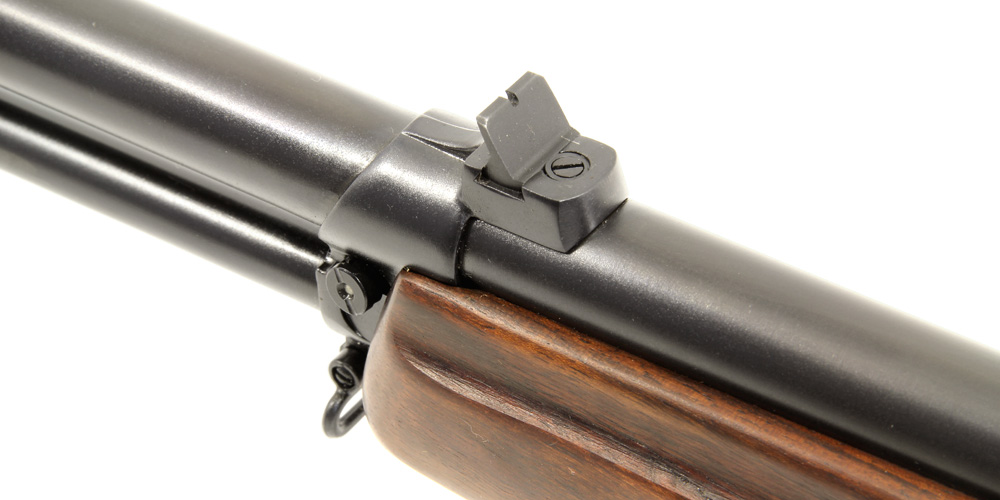

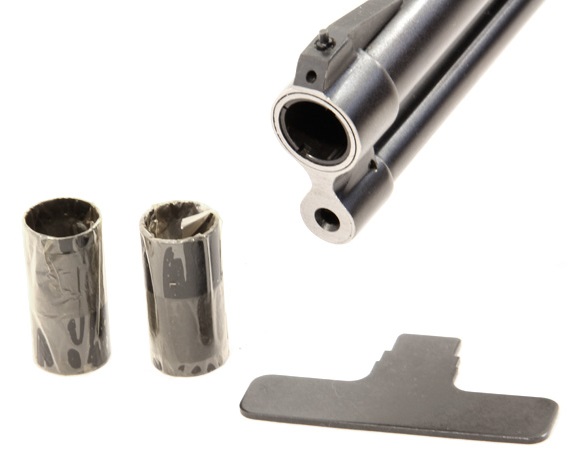

Специфическими особенностями этой модели являются верхнее расположение хромированного дробового ствола 12-го калибра (12/70 или 12/76), а также преимущественное использование калибра 7.62 на нарезном нижнем стволе. Кроме того, МР-94 предусматривает возможность замены гладких стволов на другую пару по дополнительному заказу покупателя. Возможные дульные сужения гладкого ствола: цилиндр с напором, 3/4 чока, получок, полный чок (комплектуется сменными дульными сужениями). Открытый прицел состоит из регулируемого по горизонтали целика и регулируемой по вертикали мушки. При желании на ружьё может быть установлен оптический прицел, кронштейн монтируется в специальный паз в верхней части муфты. Точность стрельбы из нарезного ствола приведена к нормальному бою на дистанции 91 м. Все версии ружей МР-94 поставляются в классической двухчастной ложе, состоящей из цевья и приклада. Материал изготовления – древесина ореха. Зоны хвата цевья и полупистолетной рукояти покрыты мелкой насечкой противоскольжения, приклад классического типа, с прямым гребнем. На тыльной части установлен амортизирующий затыльник из резины.
| Калибр |
12/222 Rem, 12/223 Rem, 12/7,62x39, 12/308 Win, 12/7,62x53R, 12/7,62x54R, 12/30-06 Spring |
| Общая длина, мм | 1050 |
| Длина ствола, мм | 600 |
| Эжектор/Экстрактор | Экстрактор |
| Вес, кг | до 3,8 |

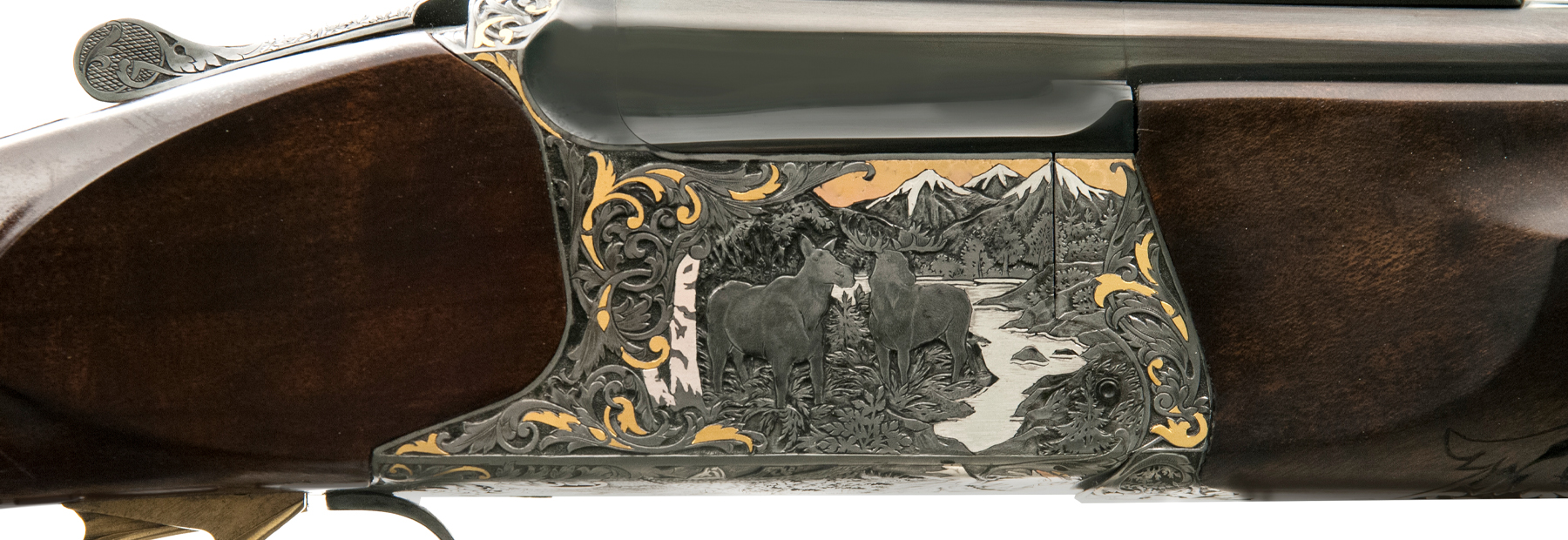

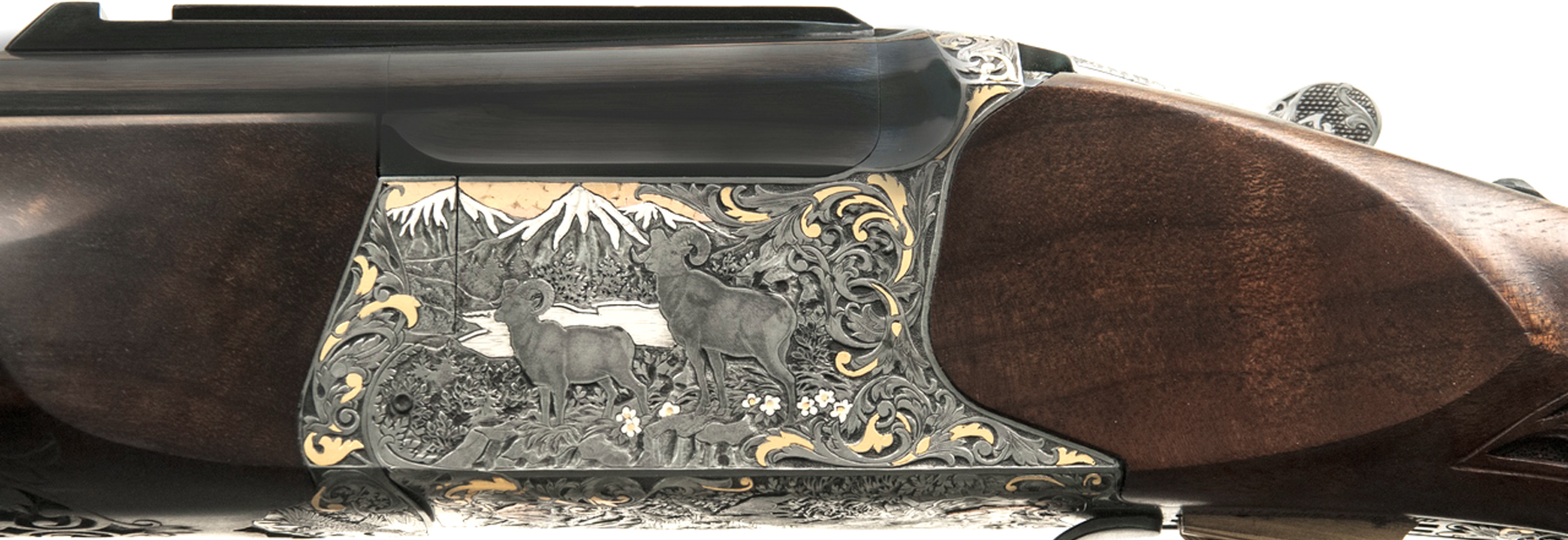

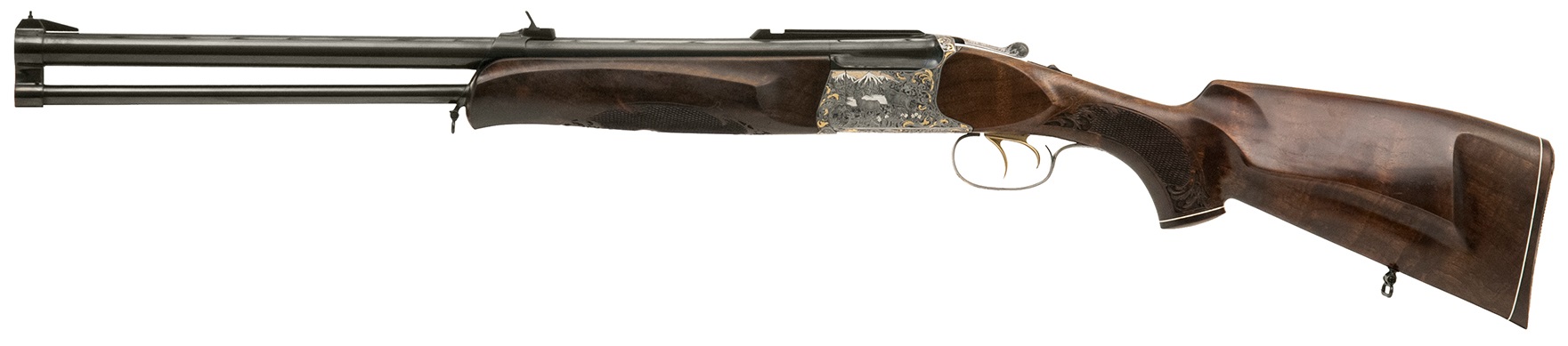

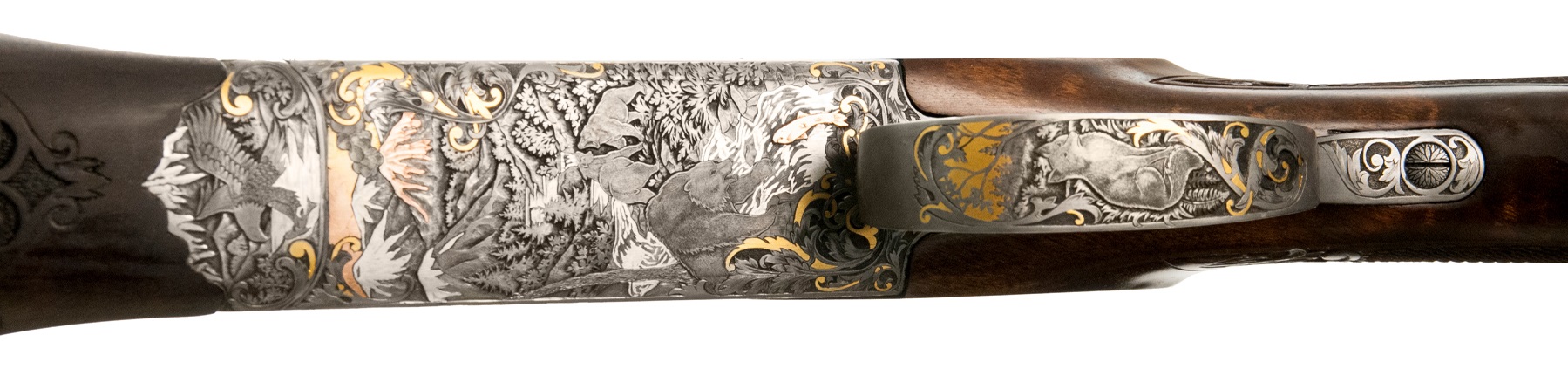

МР-94 Тайга, "Камчатка", 7,62x54R и 12/76, Высокохудожественное исполнение

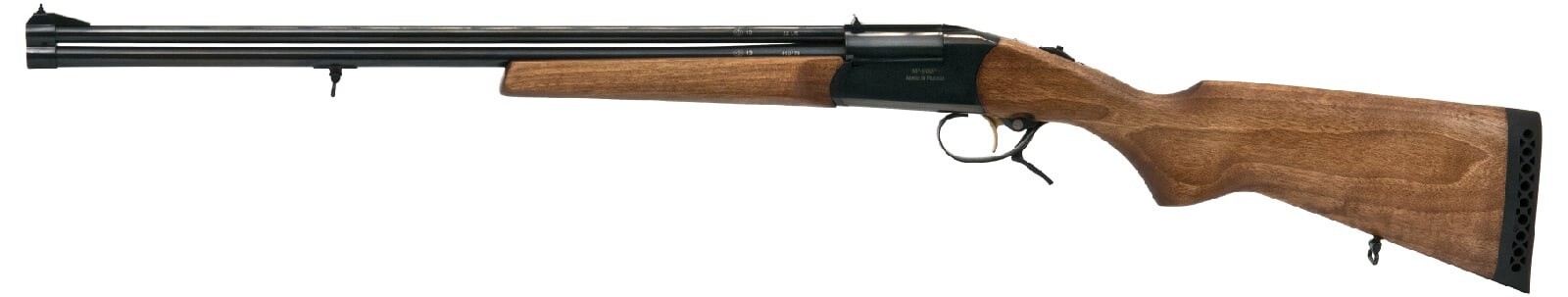

МР-94 MP
МР-94 МР – представляет собой возрождение концепции недорогого лёгкого бюксфлинта, которую в конце 50-х начале 60-х годов воплощало ружьё ИЖ-56 "Белка". Эта модель особенно привлекательна для любителей дальних походов, так как она легка и удобна. Малому весу способствует компактная затворная коробка и применение беспланочной схемы ствольного блока. Комбинация калибров, с учётом наличия пулевых патронов калибра 410, обеспечивает достаточно широкий диапазон добываемой дичи – от мелкой до средних копытных. Ударный механизм – с автоматическим взведением, с одним спусковым крючком и курком. Спусковой механизм с одним спуском снабжён переключателем стволов, расположенным на хвостовике коробки. После каждого выстрела необходимо вновь взвести курок поворотом рычага запирания. Чтобы выстрелить из обоих стволов, надо взвести курок поворотом рычага запирания, нажать на спусковой крючок, снова взвести курок, передвинуть кнопку переключателя, опять нажать на спусковой крючок. Удар курка по верхнему или нижнему бойку производится с помощью рамки, размещенной на тяге переключателя. Управление переключателем производится через тягу кнопкой, расположенной сверху на хвостовике коробки. В крайних положениях кнопка запирается фиксатором. Для перевода кнопки из одного положения в другое необходимо нажать на фиксатор и затем передвинуть кнопку. Если кнопка находится в переднем положении, курок производит удар по верхнему бойку, если кнопка находится в заднем положении - по нижнему бойку. Переключение кнопки возможно как при взведенном, так и спущенном курке. В МР-94 МР предусмотрена возможность плавного спуска курка. Для этого необходимо выключить предохранитель, повернуть рычаг запирания вверх и, нажав на спусковой крючок, плавно опустить рычаг запирания.

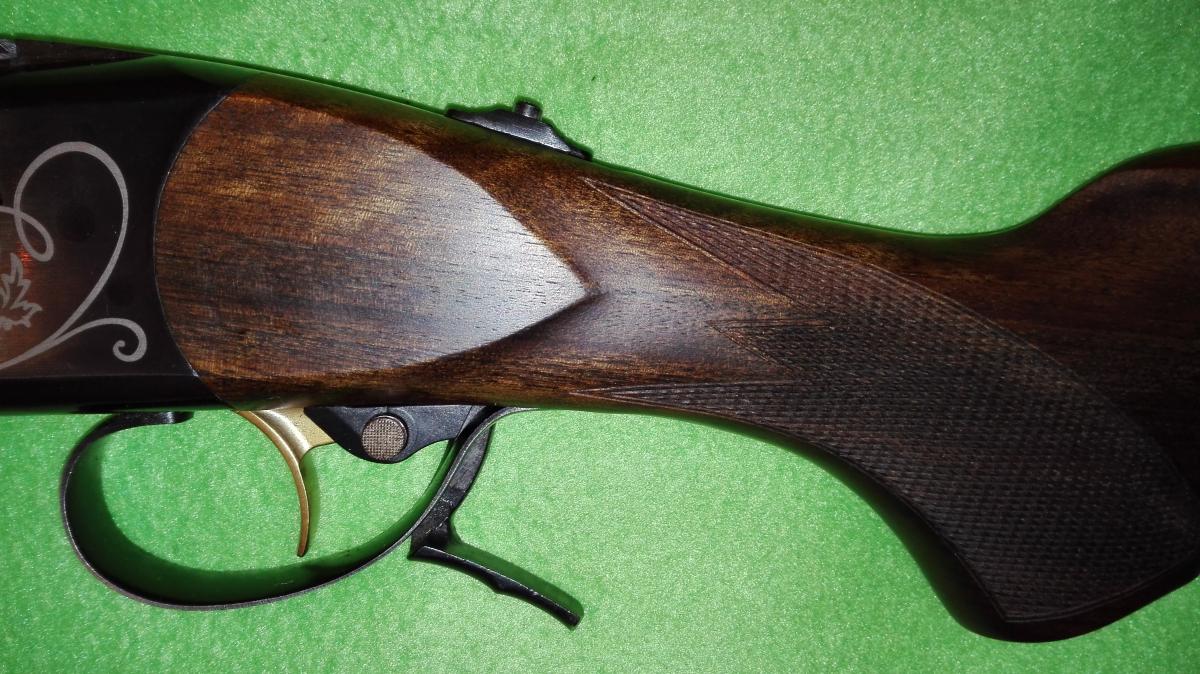

Предохранитель – кнопочный неавтоматический, запирает спусковой крючок, расположен в задней части предохранительной скобы. Открытый прицел имеет регулируемый по горизонтали целик и мушку, регулируемую по вертикали. Предусмотрена возможность установки оптического прицела. Беспланочное соединение стволов позволяет придать устойчивость ружью к разного рода нагрузкам при выстрелах. Цевьё и приклад МР-94 МР изготавливаются из высококачественного ореха, бука, березы или пластика.
| Калибр | 410/22HMR, 410/22LR, 410/22 WMR |
| Общая длина, мм | 1050 |
| Длина ствола, мм | 600 |
| Эжектор/Экстрактор | Экстрактор |
| Вес, кг | до 3,2 |
Статья создана с использованием материалов АО "Концерн «Калашников".
